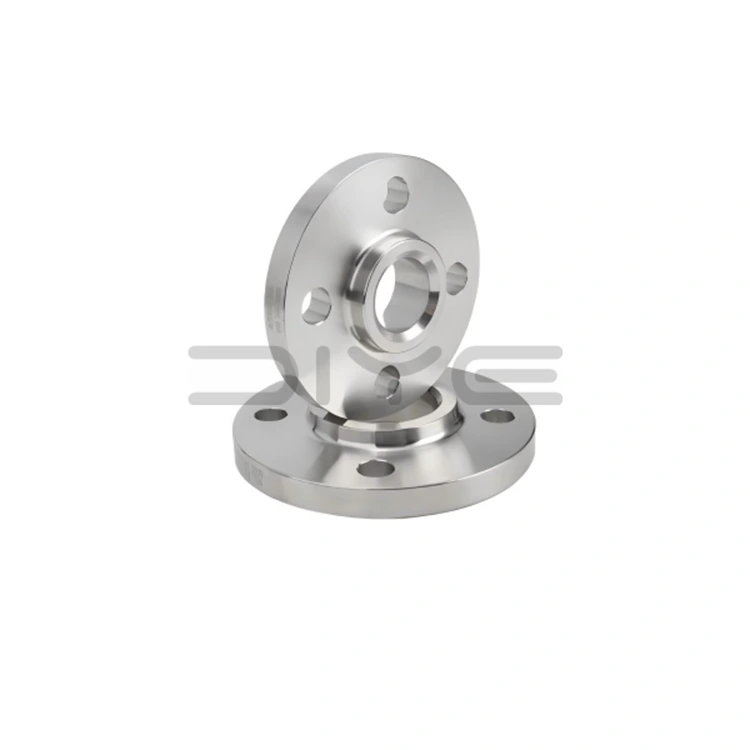

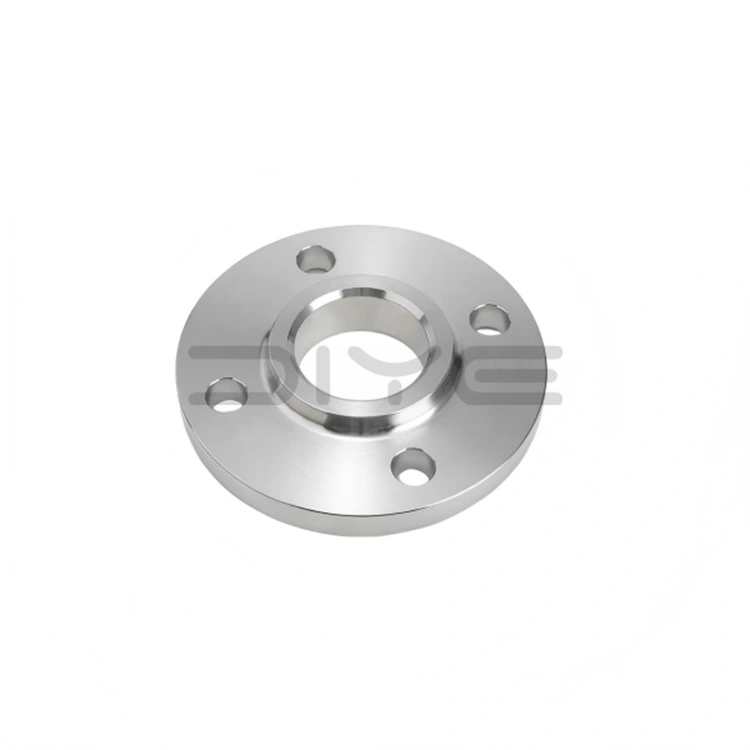

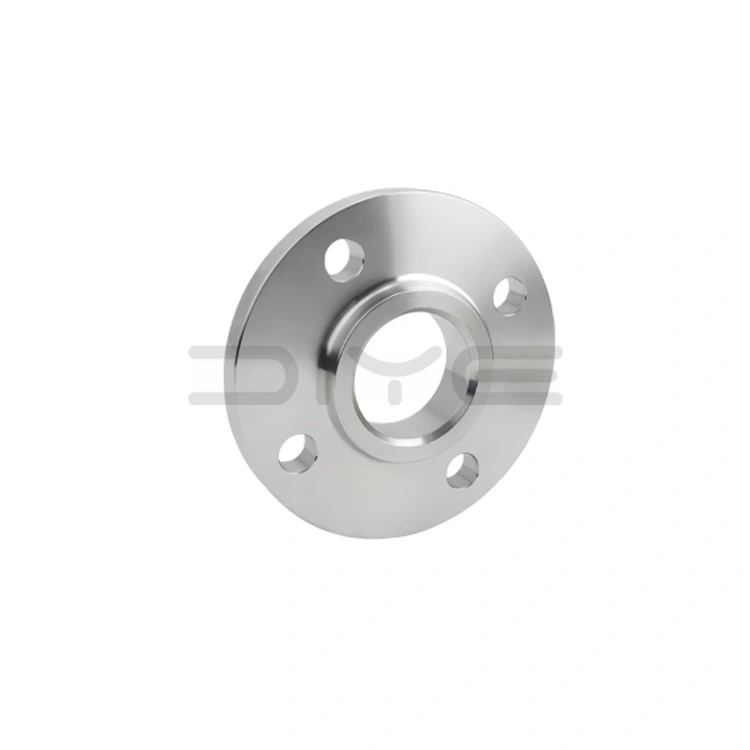

슬립온 용접 플랜지

슬립온 용접 플랜지는 파이프, 밸브, 펌프 및 압력 용기 사이의 분리 가능한 연결을 구현하는 데 사용되는 DIYE VALVE의 핵심 제품입니다. 구조가 간단하고 설치가 편리하며 비용 효율성이 높은 특징을 갖고 있어 산업 현장에서 가장 널리 사용되는 플랜지 유형 중 하나입니다.

핵심 작동 원리는 개스킷을 압축하여 안정적인 밀봉을 형성하고 파이프라인 작동 중 매체 누출을 방지하는 것입니다. 동시에 파이프 조인트의 구조적 강도를 강화하고 진동과 압력에 저항하며 장비 검사, 유지 관리 및 파이프라인 수정을 용이하게 하며 시스템 운영 및 유지 관리 비용을 절감합니다.

제품 사양 및 표준

1. 국제 표준을 엄격히 준수합니다.

DIYE VALVE 슬립온 용접 플랜지는 ASME B16.5(표준 직경) 및 ASME B16.47(대직경 맞춤형) 표준을 엄격하게 준수합니다. 일치하는 구성 요소는 ASTM 표준을 준수하므로 국제 배관 시스템과의 호환성 및 상호 교환성을 보장합니다.

2. 다양한 사양 및 맞춤화 기능

- 압력 등급: 표준 클래스 150 ~ 2500, 대부분의 저압 및 중압 작동 조건을 포괄합니다.

- 표준 직경: NPS 1/2″–24″, 기존 공정 배관에 적합합니다.

- 맞춤 서비스: 개별 요구 사항을 충족하기 위해 큰 직경, 특수 직경, 특수 두께 및 특수 밀봉 표면을 지원합니다.

3. 씰링 표면 옵션

- RF(Raised Face): 일반적인 기존 작동 조건에 적합하며 가장 널리 사용됩니다.

- MFM(Mixed Face) : 가스켓 이탈을 방지하여 파티클이나 침식이 포함된 매체에 적합합니다.

- FF(플랫): 대기압 용도, 장비, 에나멜 및 플라스틱 파이프에 적합합니다.

핵심 장점

1. 높은 비용 효율성 : 간단한 구조, 낮은 제조 비용, 빠른 설치, 건설 시간 단축 및 인건비 절감.

2. 신뢰성 있는 성능 : 원자재부터 생산까지 전 과정에 걸쳐 엄격한 품질 관리, 강력한 내압성, 내진동성, 누출 방지 기능을 갖추고 있습니다.

3. 폭넓은 호환성: 다양한 파이프 재질 및 배관 시스템에 적용 가능하고 국제 표준을 준수하며 교체 및 유지 관리가 용이합니다.

응용 시나리오

슬립온 용접 플랜지는 화학, 석유, 전력, HVAC 및 다양한 산업 공학 프로젝트에 널리 사용되며 특히 중저압 기존 공정 파이프라인에 적합합니다. 편리한 설치와 높은 비용 효율성이 요구되는 시나리오에 이상적인 파이프 연결 선택입니다.

부가 가치 서비스

1. 표면 처리 : 제품 수명을 연장하기 위해 산 세척 및 부동태화 서비스와 부식 방지 코팅 서비스를 제공합니다.

2. 문서지원 : 편리한 국제무역 및 현장활용을 위해 다국어 기술문서 및 대외무역통관문서를 제공합니다.

3. 맞춤화 지원: 전문 기술 팀이 특정 고객 요구 사항을 충족하기 위해 원스톱 맞춤 솔루션을 제공합니다.

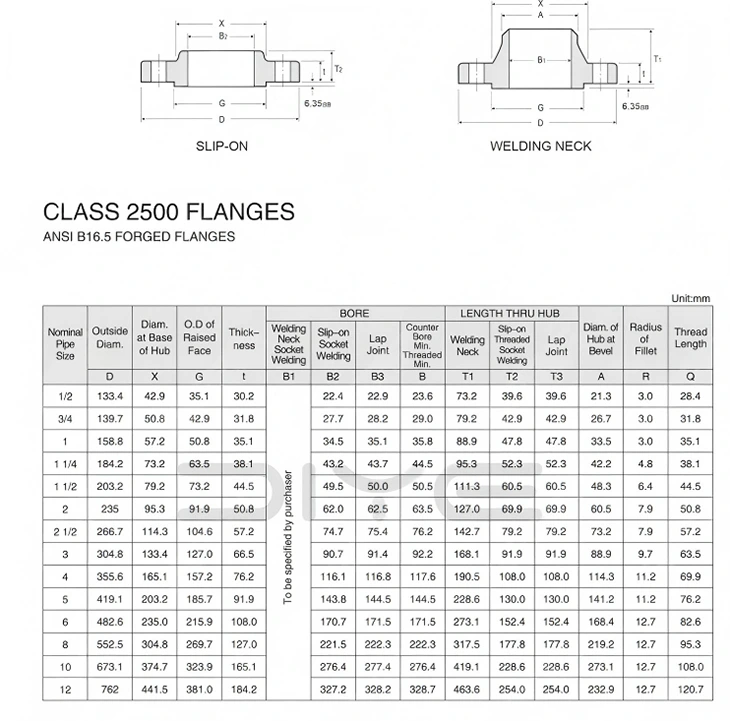

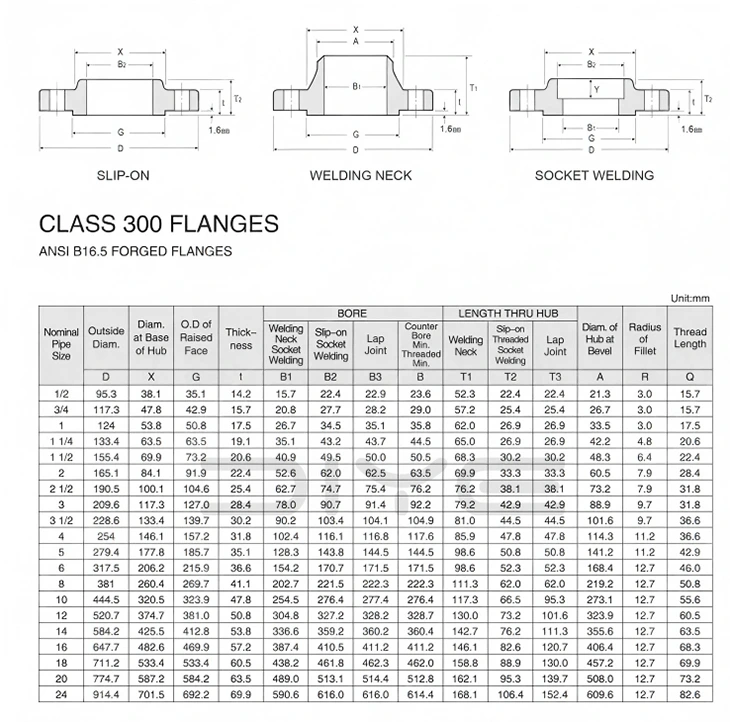

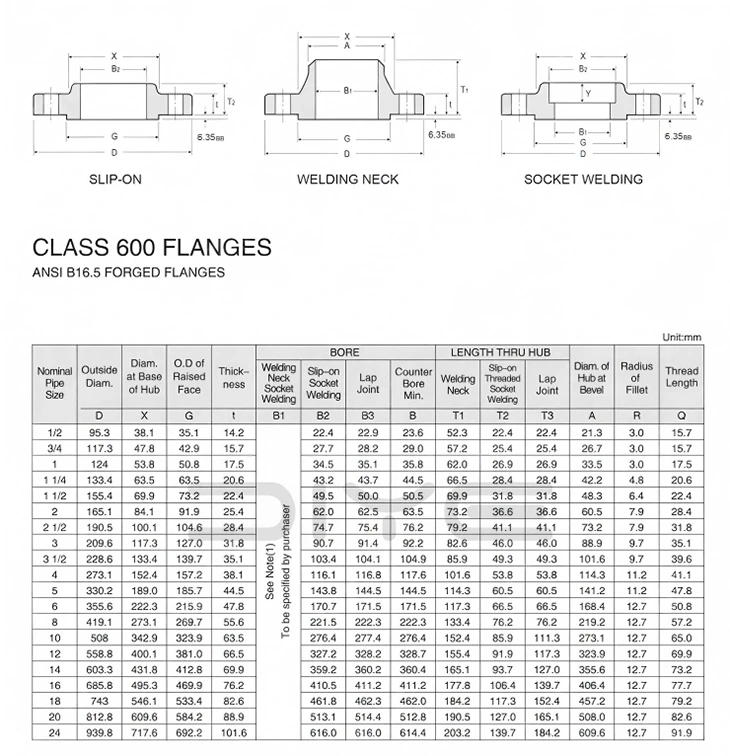

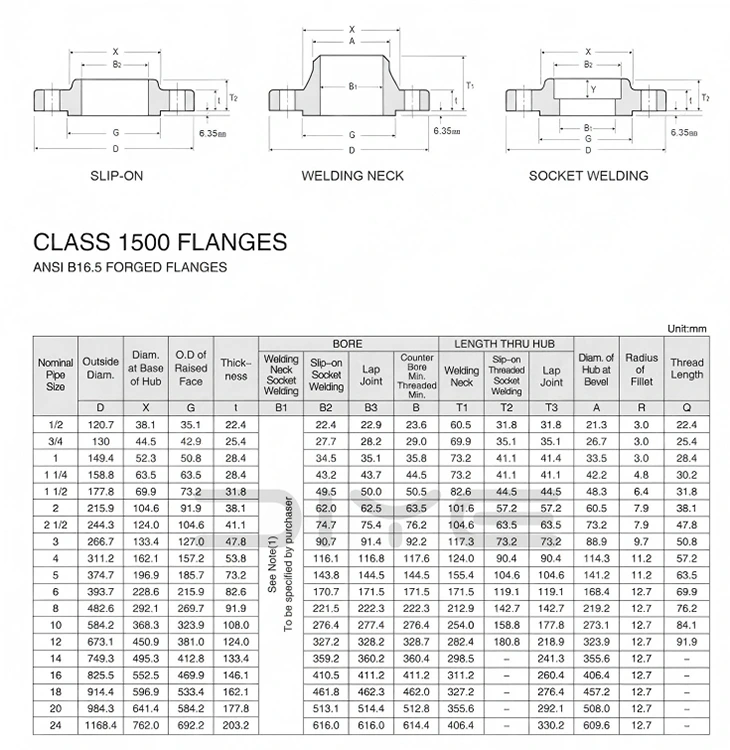

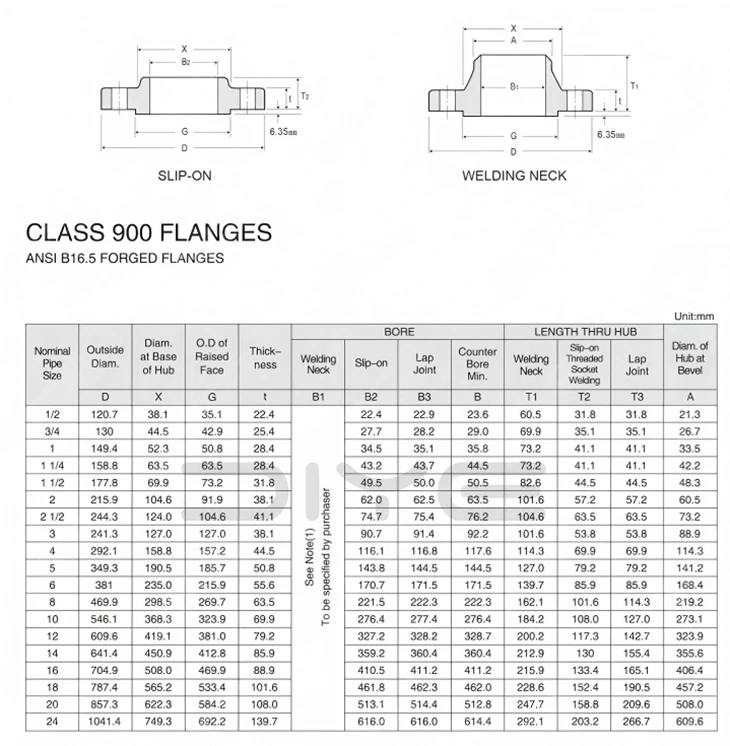

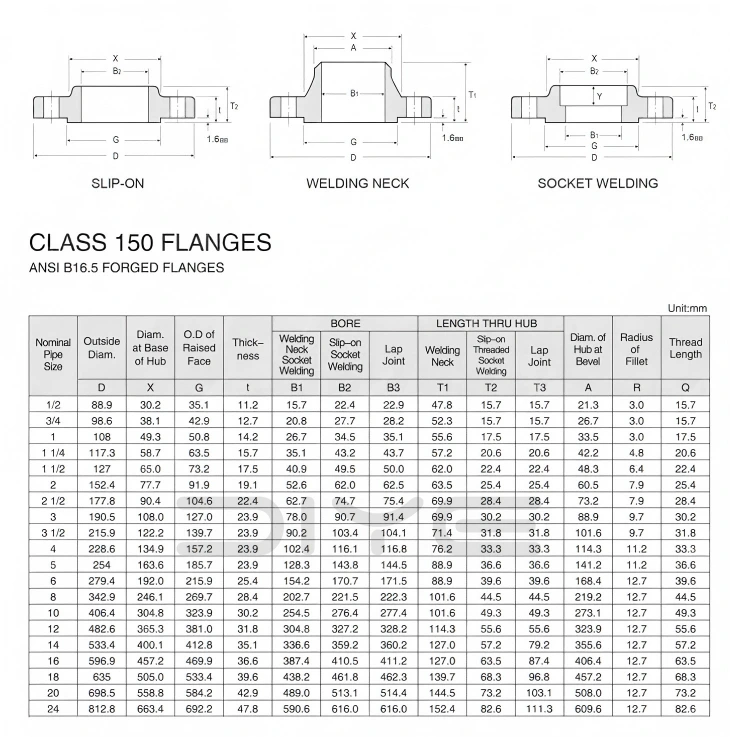

기술적인 매개변수

플랜지 생산 및 수출 분야에서 다년간의 경험을 보유한 중국 공장인 DIYE VALVE는 전문 기술 팀과 엄격한 품질 관리 시스템을 보유하여 모든 슬립온 용접 플랜지가 국제 표준 및 고객 요구 사항을 충족하도록 보장합니다. 우리는 세계적으로 신뢰받는 플랜지 공급업체가 되기 위해 최선을 다하고 있습니다.

자주 묻는 질문

Q: 미국 표준 플랜지를 주문할 때 어떤 매개변수를 제공해야 합니까?

A: 표준(ASME B16.5/B16.47) + NPS 크기 + 클래스 압력 등급 + 모델(WN/SO/BL 등) + 씰링 표면 + 재료 + 배송 요구 사항.

Q: 미국 표준 플랜지에서 RF 밀봉 표면과 RJ 밀봉 표면 중에서 선택하는 방법은 무엇입니까?

A: RF(Raised Face): 범용 유형으로 나선형 상처 개스킷에 적합하며 대부분의 중압 및 저압 작업 조건에 충분합니다.

RJ(Ring Joint Face): 고온 및 고압 전용이며 금속 팔각형/타원형 링 개스킷과 일치하며 석유 및 가스 유정, 오토클레이브 및 주 증기 파이프라인에 사용됩니다.

Q: ASME B16.5와 B16.47 플랜지 사이의 기술적 경계는 무엇입니까?

A: B16.5: 기존 파이프 플랜지, NPS 1/2″~NPS 24″, 석유화학 및 공정 파이프라인의 주력;

B16.47: 대구경 파이프라인 플랜지, NPS>24″, 시리즈 A와 시리즈 B로 구분되며 탱크 팜의 장거리 파이프라인 및 대형 인터페이스에 사용됩니다.

Q: 미국 표준 플랜지에 사용되는 탄소강/스테인레스강의 일반 등급은 무엇입니까?

· 탄소강 단조품: A105(고온 작업 조건용);

· 스테인레스강 단조품: A182 F304 / F316L;

· 합금강: A182 F11/F22(고온 화력용);

· 저온강: A350 LF2/LF3(극저온 작업 조건용).
