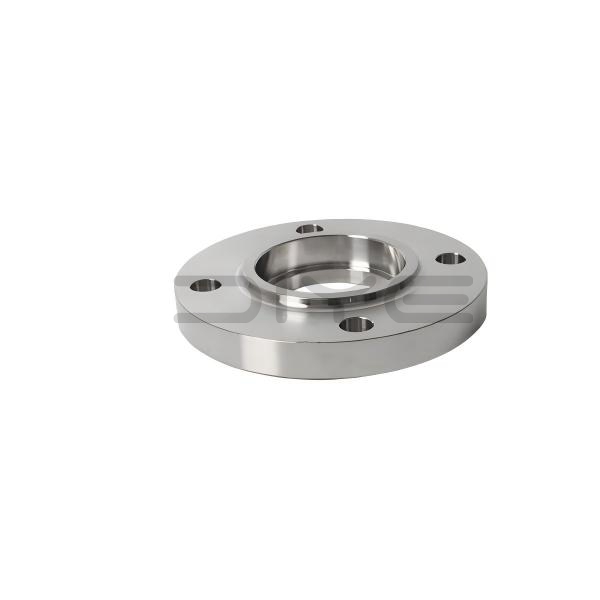

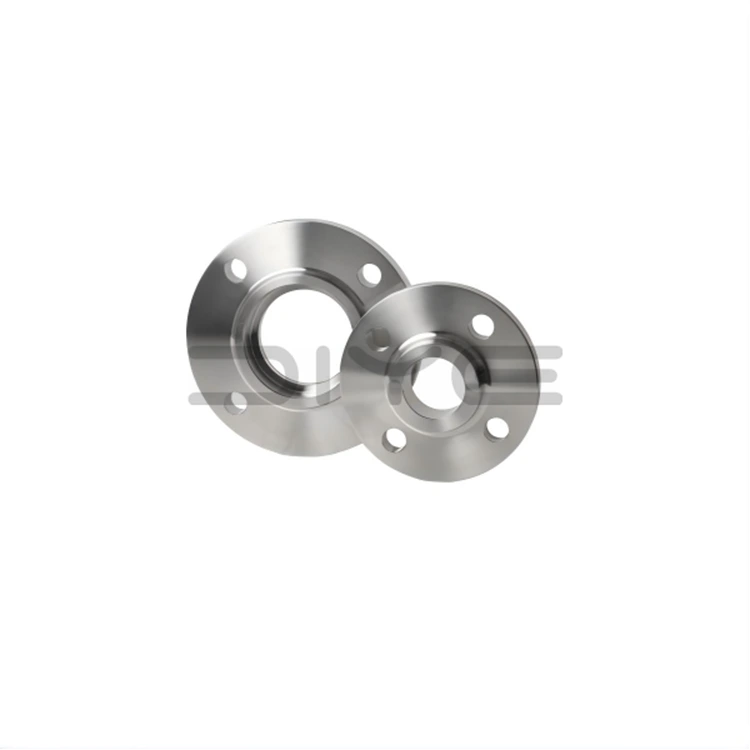

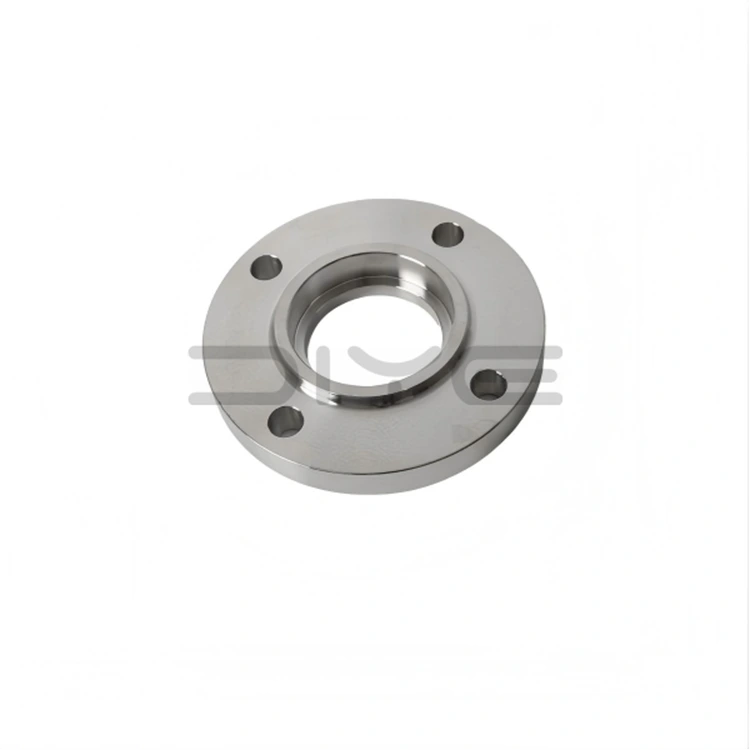

소켓 용접 플랜지

소켓 용접 플랜지는 한쪽 끝에 내부 소켓 홈이 있는 목 단조 플랜지입니다. 설치 중에 강철 파이프가 소켓에 삽입되고 외부 필릿 용접으로 고정되므로 파이프 끝을 베벨링하거나 맞대기 용접 백킹 플레이트를 사용할 필요가 없습니다. 이 제품은 주로 클래스 150에서 클래스 2500까지의 압력 등급을 포괄하는 ASME B16.5 표준에 따라 제조되므로 작은 직경의 고압 배관 시스템에 선호되는 분리형 연결부가 됩니다.

표준 밀봉 표면 유형

1. RF(Raised Face): 업계 주류 유형으로 나선형 상처 개스킷 및 PTFE 개스킷과 호환되며 일반적인 작동 조건에 적합합니다.

2. RJ(링 조인트): 극한의 고온 및 고압 조건에 맞게 설계되었으며 금속 링 개스킷과 호환됩니다.

3. MFM(Matching Face): 개스킷 침식 및 압축을 방지하여 열악한 조건에서 씰링 안정성을 향상시킵니다.

작동 원리 및 용접 공정

1. 파이프 삽입: 파이프가 내부 계단에 닿을 때까지 소켓에 삽입한 다음 열팽창 여유 공간을 확보하기 위해 살짝 집어 넣습니다.

2. 필렛 용접 : 파이프 외벽과 플랜지 넥의 접합부에서 연속적인 외부 필렛 용접을 수행합니다.

3. 밀봉 및 응력 완화: 용접은 구조적 고정 및 밀봉을 제공합니다. 내부 틈새는 열팽창을 흡수하여 용접 균열을 방지합니다.

4. 비파괴 테스트: 중요한 소직경 시스템의 정밀 밀봉 성능을 보장하기 위해 용접부에 PT 침투 테스트를 실시할 수 있습니다.

핵심 구조적 장점

1. 셀프 센터링 소켓 용접 플랜지: 내장된 소켓 용접 플랜지는 자동 파이프 정렬을 가능하게 하여 설치를 단순화하고 높은 동축성을 보장합니다.

2. 일체형 단조 구조: 일체형 단조 넥 디자인으로 뛰어난 강성과 안정적인 내압성을 제공합니다.

3. 효율적이고 편리한 용접: 외부 필렛 용접만 필요하므로 빠른 시공이 가능하고 완전 용입 용접이 필요하지 않습니다.

4. 열응력 보호: 파이프 바닥에 전용 팽창 간격이 제공되어 고온 열응력을 방출하고 조인트 고장을 방지합니다.

사양 및 재료 옵션

1. 표준 크기: 주로 DN15–DN50(NPS 1/2″–2″), 소직경 고압 시스템에 최적화되었습니다.

2. 압력 등급: 일반적으로 사용되는 사양은 클래스 300/600 이상이며 중압 및 고압 조건에 적합합니다.

3. 재료 유형: ASTM A105 탄소강, 304/316L 스테인리스강, 합금강 및 저온 단조강으로 제공됩니다.

애플리케이션 시나리오 및 서비스 기능

DIYE VALVE 소켓 용접 플랜지는 석유 및 가스, 화학, 발전 및 국제 엔지니어링 프로젝트에 널리 사용됩니다. 우리는 표준 크기 재고뿐만 아니라 비표준 크기 및 특수 재료에 대한 완전 맞춤형 솔루션도 제공합니다. 각 제품에는 완전한 원래 제조업체의 품질 검사 보고서, 재료 인증서, 결함 탐지 데이터 및 전체 수출 문서 세트가 함께 제공되어 전 세계 다양한 프로젝트의 요구 사항을 완벽하게 준수합니다.

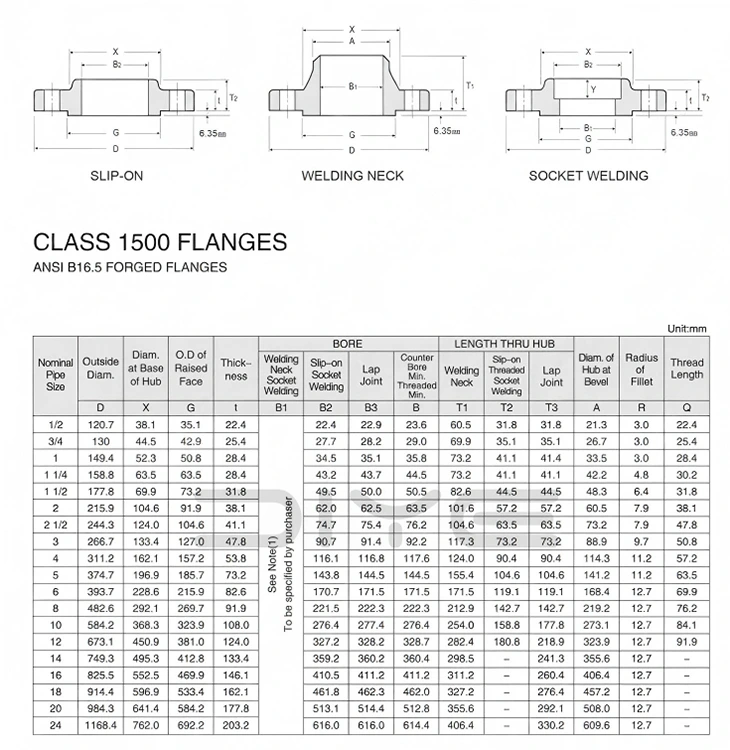

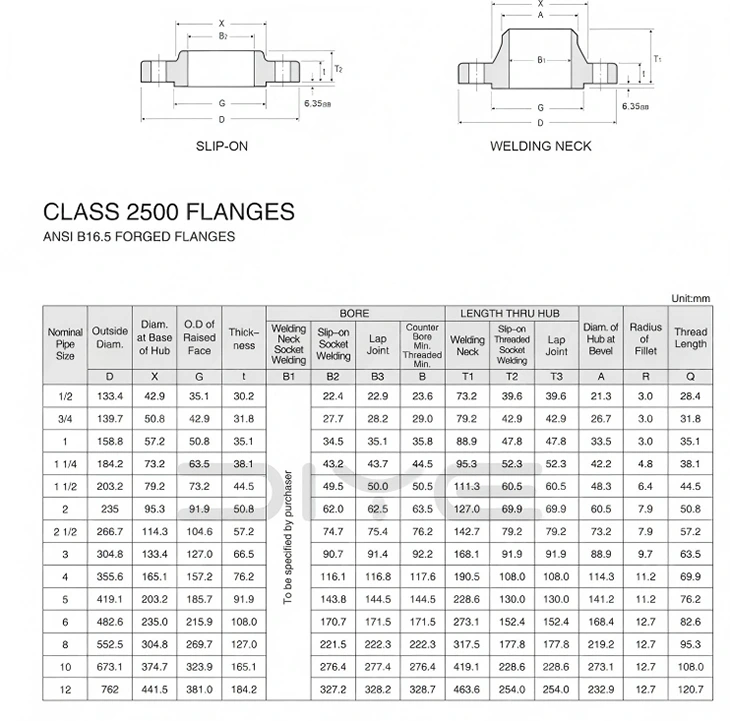

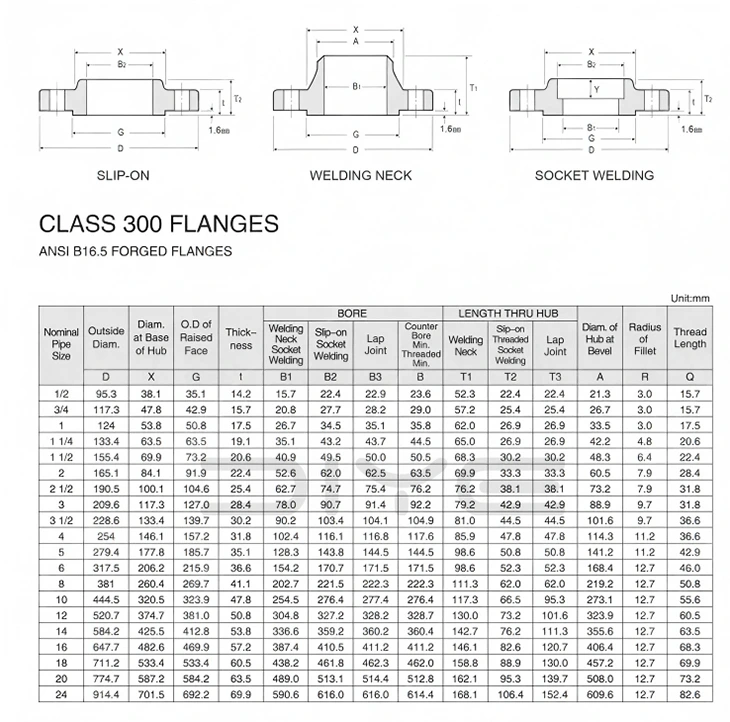

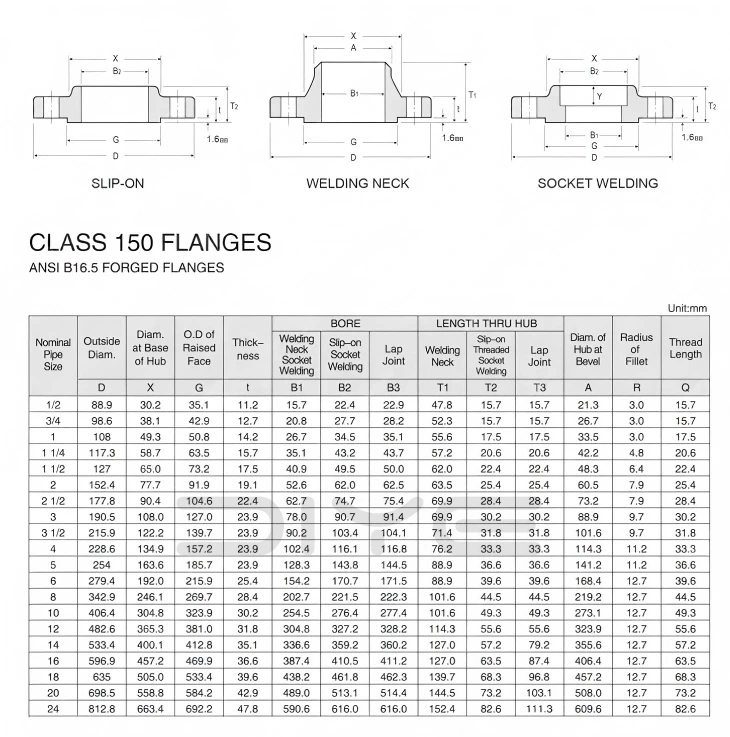

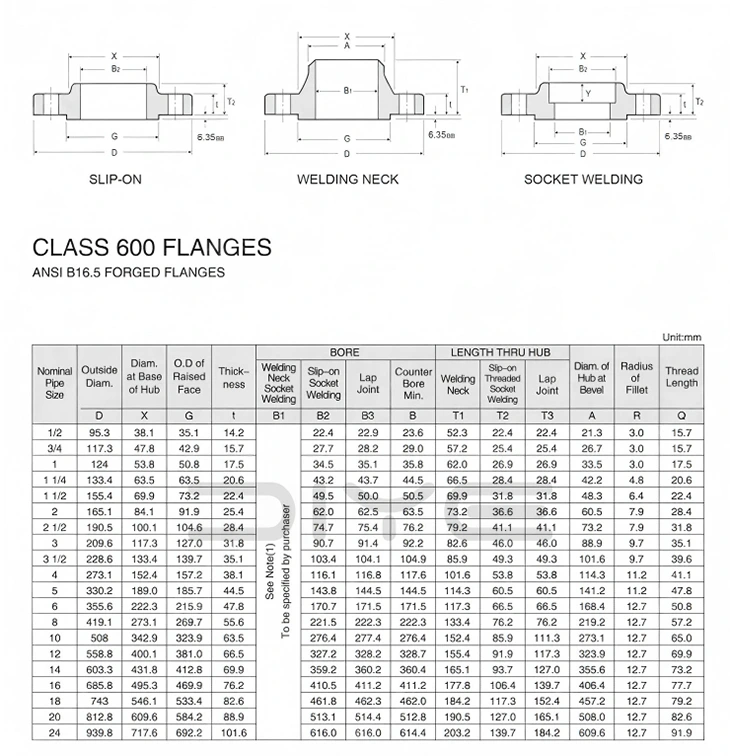

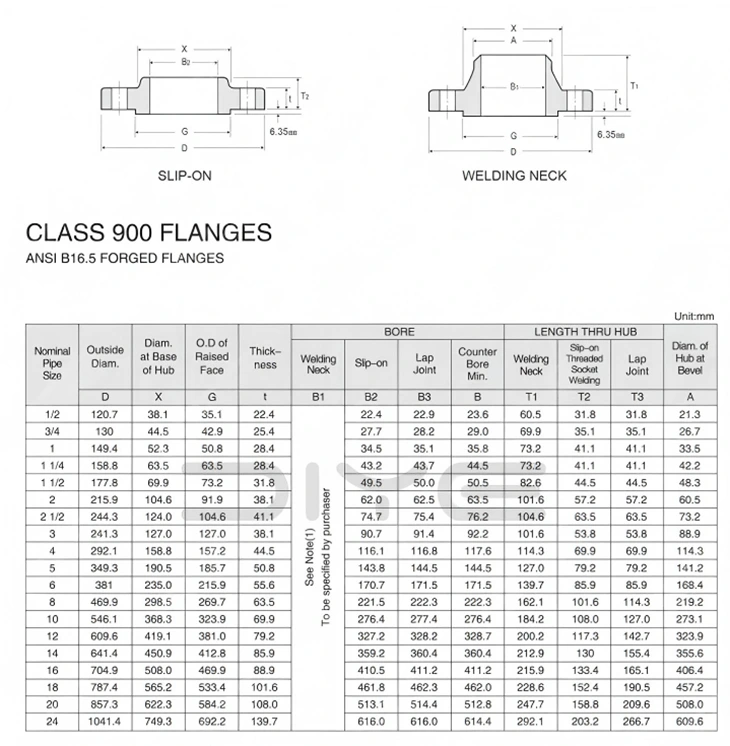

기술적인 매개변수
