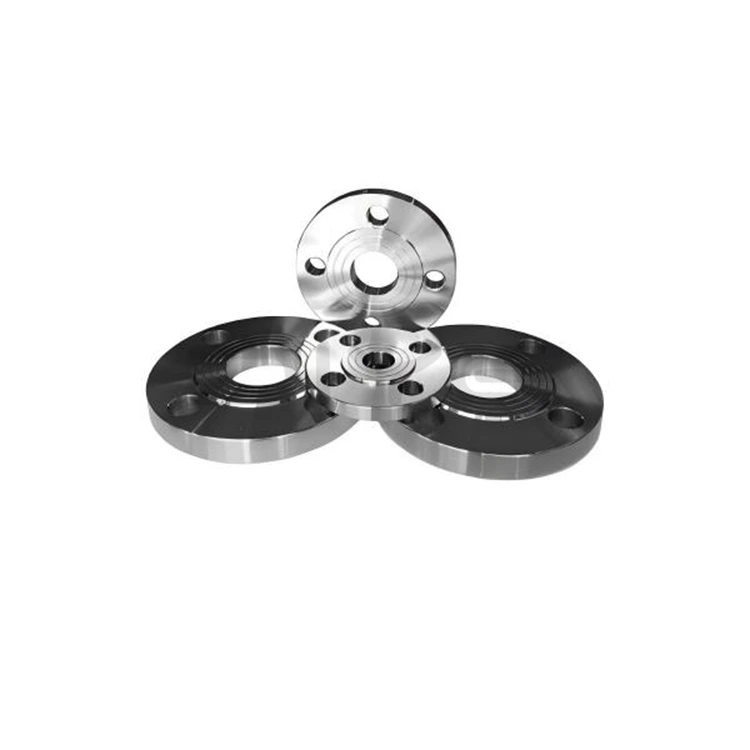

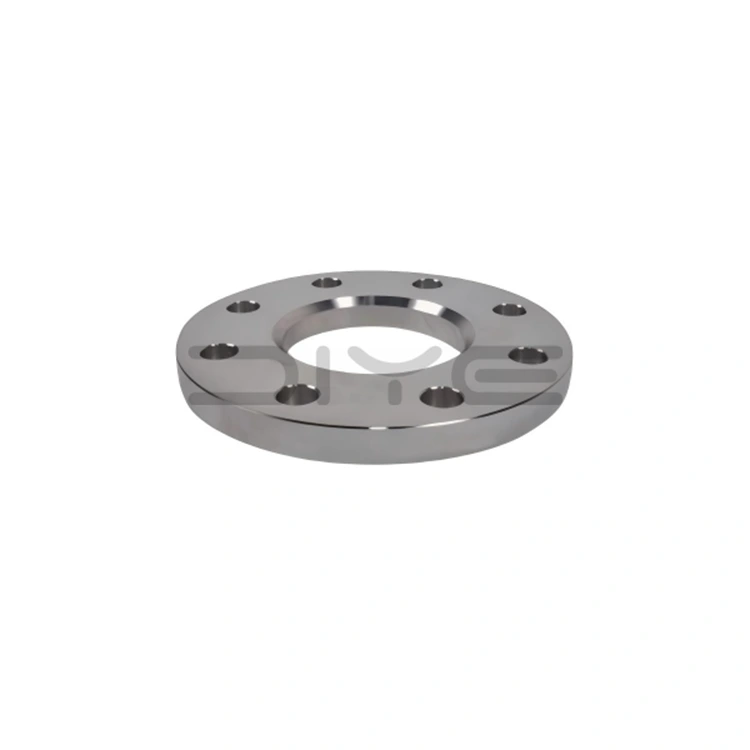

GOST 12820-80 플랜지

당사의 GOST 12820-80 플랜지는 두 가지 핵심 GOST 표준 시스템을 기반으로 생산되어 전통적인 러시아 파이프라인 사양과 차세대 파이프라인 사양 모두와 호환되는 완벽한 기술 시스템을 구성합니다.

1. GOST 12820-80: PN 0.1-2.5MPa, DN10-1600에 적합한 중압 및 저압 강철 슬립온 플랜지를 위한 고전적인 표준으로 주로 RF/FF 밀봉 표면이 장착되어 있으며 기존 도시 및 일반 산업용 파이프라인에 널리 사용됩니다.

2. GOST 33259-2015: 기존 표준을 대체하는 새로운 범용 마스터 표준으로 모든 압력 등급(PN1-250)과 슬립온, 웰드 넥, 루스 플랜지, 블라인드 플랜지를 포함한 모든 플랜지 유형을 포괄하여 고압 및 다양한 프로젝트의 요구 사항을 충족합니다.

핵심 제품 매개변수

1. 압력 및 직경 범위

- 공칭 압력(PN): 6단계(PN0.1, 0.25, 0.6, 1, 1.6, 2.5), 0.1~2.5MPa의 작동 조건을 포괄합니다.

- 공칭 직경(DN): DN10–1600(½"–64"), 주류 산업용 배관 사양과 일치합니다.

2. 씰링 표면 유형

- 표준 유형: 흘수선이 있는 RF(올려진 면, 유형 02), 거칠기 Ra≤3.2μm; FF(플랫 페이스, 유형 01)는 플랜지 평면과 같은 높이입니다.

- 옵션 유형: MFM(Raised Face), TG(Tongue & Groove), 고압/부식성 환경에 적합합니다.

3. 재료 선택

GOST 12816-80 표준을 준수하는 주류 러시아 표준 및 국제 동등 재료를 사용합니다.

- 스테인레스 스틸: 08X18H10 (304), 10X17H13M2T (316L), 12X18H10T (321);

- 탄소강 : St20, St35; 저합금강: 16Mn.

생산 및 품질 보증

1. 생산 관리

- 외경, 내경, 볼트 구멍 중심 거리, 두께, 밀봉 표면 높이를 포함한 치수 정확도는 표준 테이블을 엄격히 준수합니다.

- 고급 CNC 가공 및 단조 공정으로 안정적인 제품 성능과 높은 일관성을 보장합니다.

2. 품질검사

- 전체 품목 검사: 육안 검사, 치수 측정 및 1.5배 공칭 압력 수압 테스트;

- 완전한 인증 : 배치별로 GOST 자재 인증서, EAC 인증, 품질 검사 보고서가 제공됩니다.

플랜지 유형 적용 범위:

1. 01: 플랫페이스 플랜지(PL, GOST 12820-80 코어형)

2. 02:소켓플랜지(SO)

3. 03 : 루즈플랜지(LJ)

4. 04 : 루즈 버트 플랜지(LJ)

5. 05: 맞대기 플랜지 (WN, GOST 12821-80에 따름)

6. 06 : 블라인드 플랜지(BL)

맞춤화 및 지원 서비스:

1. 비표준 사용자 정의: 크기, 재질 및 밀봉 표면은 프로젝트 도면에 따라 사용자 정의할 수 있습니다.

2. 원스톱 공급: 일치하는 GOST 패스너 및 씰을 제공하여 조달 프로세스를 단순화하고 호환성을 보장합니다.

3. 시장 적응성: 제품은 러시아 및 CIS 시장 표준을 완벽하게 준수하며 장기 프로젝트 및 대외 무역 협력에 적합합니다.

DIYE VALVE GOST 12820-80 플랜지는 전문 제조, 표준 준수 및 신뢰할 수 있는 품질을 결합하여 러시아, CIS 및 중앙 아시아 시장의 저압 및 중압 파이프라인 연결에 선호되는 제품입니다. 우리는 품질 우선, 고객 최우선 원칙을 고수하며 글로벌 파트너에게 안정적인 공급과 기술 지원을 제공합니다.

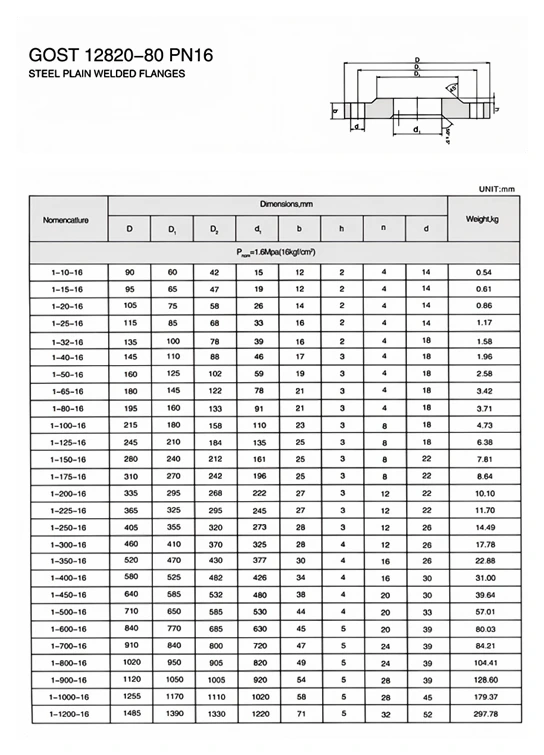

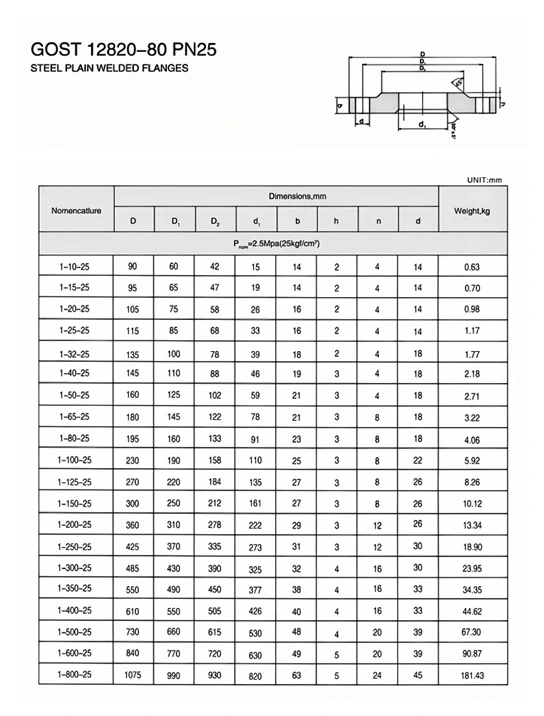

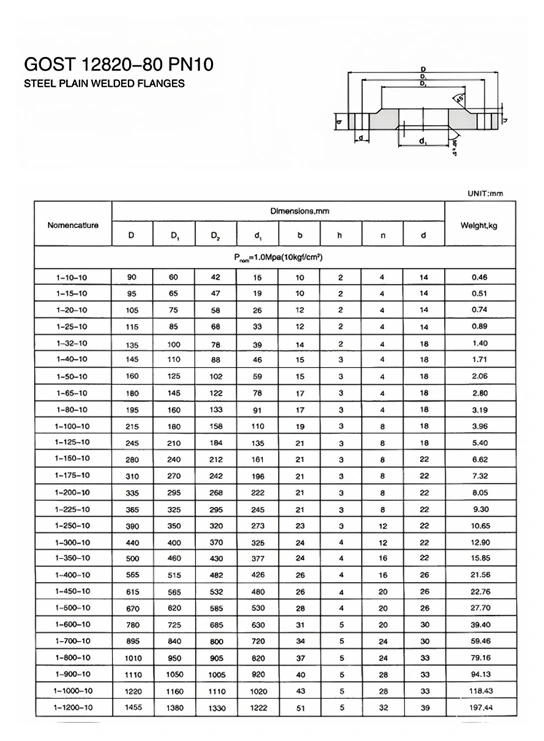

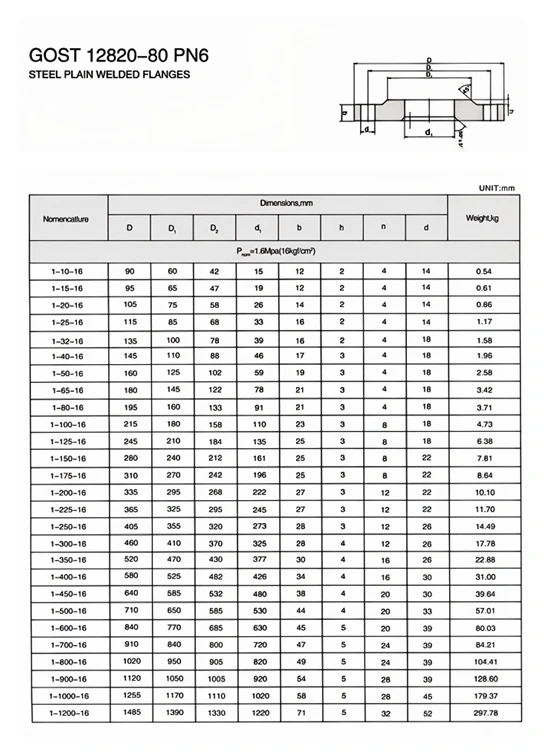

기술 사양

자주 묻는 질문

Q: GOST 12820-80 플랜지의 공통 핵심 표준은 무엇입니까?

A: GOST 12820-80은 중압 및 저압 강철 슬립온 플랜지에 특화된 고전적인 표준입니다. GOST 33259-2015는 일반 마스터 표준의 새 버전으로 기존 시스템을 완전히 대체하고 모든 압력 수준과 모든 유형의 플랜지를 포괄하고 현대 러시아 기업 및 EAC 인증 프로젝트와 연결됩니다.

Q: 두 표준을 서로 교체하고 도킹할 수 있나요?

A: 기존 크기는 호환 가능하지만 고압, 밀봉 표면, 벽 두께 및 볼트 매개변수의 경우 GOST 33259-2015가 우선합니다. GOST 12820-80은 기존 장비 유지 관리에 사용할 수 있으며 새로운 건설 프로젝트에는 2015년 새 표준을 구현해야 합니다.

Q: GOST 슬립온 플랜지와 웰드 넥 플랜지 중에서 어떻게 선택하나요?

A: GOST 12820-80 슬립온 플랜지는 상온, 중압 및 저압, 일반 급수 및 배수/공정 파이프라인에 적합합니다. GOST 33259-2015 웰드 넥 플랜지는 고온 및 고압에 강하고 진동 방지 기능이 있으며 석유 및 가스, 화학 산업, 주 증기 및 기타 고위험 파이프라인에 사용됩니다.

Q: GOST 12820-80 플랜지의 일반적인 밀봉 표면 유형은 무엇입니까?

A: RF(Raised Face, 가장 일반적으로 사용됨), FF(Flat Face), MFM(Male-Female Face), TG(Tongue and Groove Face), RJ(Ring Joint Face, 새로운 표준의 고급 구성, 고온 및 고압 금속 밀봉 전용).

Q: GOST 12820-80 플랜지와 일치하는 파이프라인과 볼트는 무엇입니까?

A: GOST 표준 강관 및 GOST 특수 볼트 및 너트와 일치합니다. 개스킷은 GOST 표준 고무 개스킷, 나선형 상처 개스킷 및 금속 링 개스킷 중에서 선택됩니다. 완벽한 매칭 세트는 누출을 방지합니다.
