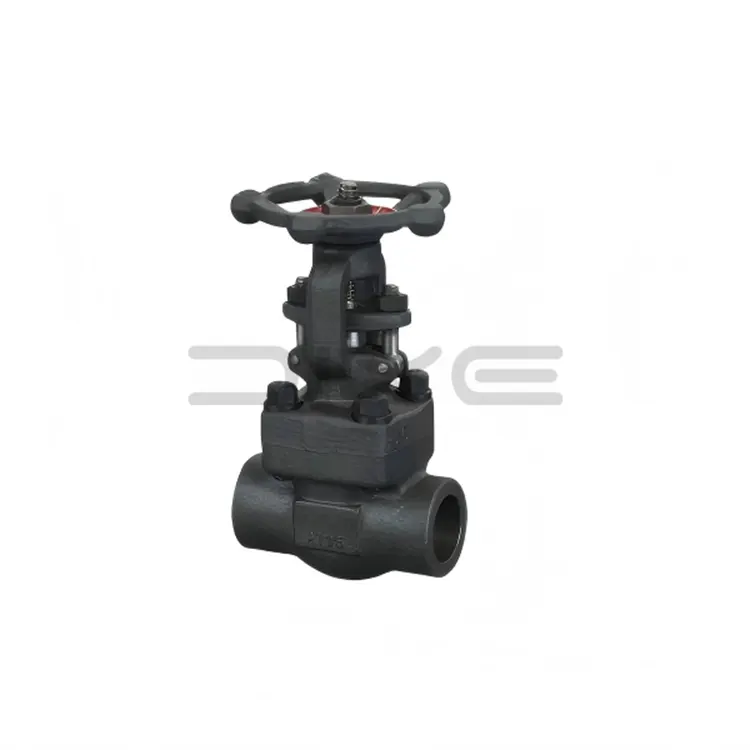

A 단조 강철 게이트 밸브게이트를 유동 통로 안팎으로 수직으로 움직여 유체 흐름을 시작하거나 중지하도록 설계된 산업용 차단 밸브입니다. 단조 압력 함유 부품, 컴팩트한 구성 옵션, 다양한 재료 및 압력 등급의 가용성 덕분에 석유 및 가스 시설, 발전소, 화학 처리 장치 및 증기 응용 분야를 포함한 까다로운 배관 시스템에 대한 실용적인 선택이 됩니다.
그러나 올바른 밸브를 선택하려면 공칭 파이프 크기를 선택하는 것 이상이 필요합니다. 구매자는 작동 압력, 온도, 유체 호환성, 끝 연결, 해당 표준 및 유지 관리 요구 사항을 평가해야 합니다. 이 가이드에서는 단조 강철 게이트 밸브의 작동 방식, 사용 위치, 신뢰할 수 있는 장기 서비스에 적합한 제품을 지정하는 방법에 대해 설명합니다.
목차
1. 단조 게이트 밸브란 무엇입니까?
단조 강철 게이트 밸브는 설계에 따라 몸체와 기타 압력 함유 부품이 단조 강철로 생산되는 기계식 밸브입니다. 단조 과정에서 가열된 금속은 압축력을 받아 모양이 만들어집니다. 이 공정은 상대적으로 균일한 재료 구조를 생성하고 일부 주조 공정과 관련된 내부 불연속 유형을 줄일 수 있지만 최종 품질은 여전히 재료 사양, 단조 실습, 열처리, 기계 가공 및 검사에 따라 달라집니다.
밸브는 일반적으로 쐐기라고 불리는 이동식 게이트를 통해 흐름을 제어합니다. 밸브가 완전히 열리면 게이트가 주 흐름 통로에서 멀어집니다. 완전히 닫히면 좌석 표면과 맞물려 흐름을 방해합니다.
단조 강철 게이트 밸브는 소구경 산업용 배관 및 고압 작업에 일반적으로 선택됩니다. 소형 단조강 밸브는 표준 범위 및 선택한 제품 설계에 따라 API 602에 따라 지정되는 경우가 많습니다.
2. 단조 강철 게이트 밸브는 어떻게 작동합니까?
단조 강철 게이트 밸브는 선형 게이트 이동을 사용하여 온-오프 흐름 제어를 제공합니다. 대부분의 수동 설계는 나사형 스템에 연결된 핸드휠을 통해 작동됩니다. 구조에 따라 작동 중에 스템이 눈에 띄게 올라가거나 게이트를 이동하기 위해 회전하는 동안 고정된 수직 위치에 유지됩니다.
밸브 열기
손잡이를 여는 방향으로 돌리면 게이트가 좌석 공간에서 멀어집니다. 게이트가 유로를 통과하면 유체는 많은 스로틀 밸브 설계에 비해 상대적으로 방해가 거의 없이 밸브를 통해 이동할 수 있습니다.
밸브 닫기
핸드휠을 반대 방향으로 돌리면 게이트가 좌석 쪽으로 이동합니다. 올바르게 일치하는 시트 표면은 밸브가 지정된 폐쇄 위치에 도달할 때 의도된 차단 기능을 설정합니다.
운영 위치가 중요한 이유
게이트 밸브는 주로 완전 개방형 또는 완전 폐쇄형 서비스용으로 설계되었습니다. 기존 게이트 밸브를 장기간 부분적으로 열어두면 게이트와 시트 표면이 고속 흐름, 진동, 침식 및 고르지 않은 마모에 노출될 수 있습니다. 지속적인 흐름 조절이 필요한 경우 적절하게 선택된 글로브 밸브 또는 제어 밸브가 더 적합한 경우가 많습니다.
밸브의 실제 작동 토크, 유량 및 차단 성능은 설계, 치수, 압력 차이, 유체 특성 및 조건에 따라 다릅니다. 구매자는 모든 단조 강철 게이트 밸브가 동일하게 작동한다고 가정하기보다는 제조업체 문서를 사용해야 합니다.
3. 단조 게이트 밸브의 주요 장점은 무엇입니까?
3.1 까다로운 서비스에 대한 강점
적절하게 제조된 단조 부품은 유리한 기계적 특성과 재료 일관성을 제공할 수 있습니다. 이는 선택된 재료와 밸브 설계가 적합할 때 높은 압력, 온도 변화 및 까다로운 작동 조건과 관련된 응용 분야에 단조 강철 구조를 매력적으로 만듭니다.
3.2 컴팩트 설치 옵션
많은 단조 강철 게이트 밸브는 소구경 공정 라인, 보조 배관, 기기 연결, 배수 및 통풍구를 위한 컴팩트한 구성으로 제공됩니다. 해당 치수는 설치 공간이 제한된 경우 유용할 수 있습니다.
3.3 다양한 재료 선택
제품 범위에 따라 구매자는 탄소강, 저온 탄소강, 합금강 또는 스테인레스강을 선택할 수 있습니다. 재료를 공정 유체 및 온도에 맞추면 부식 위험, 기계적 요구 사항 및 서비스 수명을 관리하는 데 도움이 됩니다.
3.4 간단한 격리 기능
게이트 메커니즘은 지속적인 유량 조정보다는 온-오프 작동을 위해 설계되었습니다. 적합한 애플리케이션에서 이는 명확한 작동 목적을 제공하고 시스템 설계를 단순화할 수 있습니다.
3.5 유연한 연결 구성
밸브 크기, 압력 등급, 제조업체 및 설계 표준에 따라 나사산형, 소켓 용접형, 맞대기 용접형 및 플랜지형 연결을 사용할 수 있습니다. 이러한 유연성을 통해 엔지니어는 밸브를 기존 배관 배열에 맞게 조정할 수 있습니다.
- 적절한 단조 구조로 인해 잠재적으로 유리한 강도와 구조적 일관성이 보장됩니다.
- 선택된 소구경 응용 분야를 위한 컴팩트한 디자인.
- 다양한 압력, 온도 및 부식 요구 사항에 대한 재료 옵션.
- 호환 가능한 시스템에서 공정 유체를 실질적으로 분리합니다.
- 다양한 설치 요구 사항을 지원하는 연결 옵션입니다.
4. 단조 강철 게이트 밸브는 어디에 사용됩니까?
단조 강철 게이트 밸브의 적합성은 작동 조건과 승인된 설계 사양에 따라 달라집니다. 일반적인 적용 분야는 다음과 같습니다.
석유 및 가스 처리
단조 강철 밸브는 공정 배관, 보조 라인, 샘플링 지점, 배수구 및 기타 격리 위치에 설치할 수 있습니다. 선택하기 전에 재료 호환성, 압력-온도 등급 및 모든 신맛 서비스 요구 사항을 설정해야 합니다.
발전 및 증기 시스템
발전소에서는 증기 관련 보조 서비스, 급수 시스템 및 기타 공정 라인에 격리 밸브를 사용합니다. 고온 서비스에는 재료 강도, 압력 온도 등급, 밀봉 재료 및 열 순환에 대한 신중한 평가가 필요합니다.
화학 및 석유화학 시설
화학 처리에는 공격적인 유체, 높은 온도 또는 위험한 매체가 포함될 수 있습니다. 스테인리스강이나 적절한 합금 옵션이 필요할 수 있지만 보편적으로 부식 방지가 가능한 재료는 없습니다. 실제 화학물질 농도, 온도, 사용환경에 대한 호환성을 확인해야 합니다.
산업용 유틸리티
압축 유틸리티, 물 시스템, 열 장비 및 일반 산업용 파이프라인은 밸브의 압력 등급, 재료 및 연결이 프로젝트 요구 사항을 충족하는 경우 단조 강철 게이트 밸브를 사용할 수 있습니다.
5. 단조강 게이트 밸브에는 어떤 재료를 사용할 수 있습니까?
재료 선택은 압력 억제, 온도 성능, 내식성 및 전반적인 유지 관리 요구 사항에 영향을 미칩니다. 일반적인 재료군에는 다음 예가 포함됩니다.
| 재료 | 일반적인 특성 | 선택 고려사항 |
|---|---|---|
| ASTM A105 탄소강 | 일반산업용 일반단조탄소강 | 적용 가능한 온도 범위, 압력 등급 및 유체 호환성을 확인하십시오. |
| ASTM A350 LF2 | 적합한 저온 응용 분야에 적합한 단조 탄소강 | 충격 테스트 요구 사항과 최소 설계 온도를 확인하세요. |
| ASTM A182 F11 / F22 | 선택된 고온 서비스에 사용되는 합금강 등급 | 적용 가능한 열처리, 재료 등급 및 압력-온도 한계를 확인하십시오. |
| ASTM A182 F304 / F316 | 일부 부식성 환경을 위한 스테인리스강 옵션 | 화학적 호환성, 염화물 노출 및 필요한 내식성을 평가합니다. |
이러한 예는 서로 바꿔 사용할 수 없으며 이 표는 승인된 재료 사양을 대체할 수 없습니다. 정확한 등급은 제조업체의 제품 범위에서 사용 가능해야 하며 해당 밸브 설계 표준과 호환되어야 합니다.
내부 구성 요소를 간과하지 마십시오
본체 재질만으로는 전체 밸브 성능이 결정되지 않습니다. 구매자는 또한 게이트 또는 웨지, 스템, 시트 표면, 패킹, 보닛 개스킷 및 기타 젖거나 압력을 함유하는 구성 요소를 검토해야 합니다. 트림 재료와 밀봉 배열은 유체 및 예상 작동 조건에 적합해야 합니다.
6. 어떤 유형과 연결구를 사용할 수 있나요?
6.1 보닛 구성
볼트 체결형 보닛 설계에서는 패스너를 사용하여 보닛을 밸브 본체에 연결합니다. 특정 응용 분야 및 제품 범위에는 압력 밀봉 또는 용접 보닛 설계를 사용할 수 있습니다. 적절한 구성은 지정된 표준, 압력 등급, 유지 관리 전략 및 제조업체의 설계에 따라 다릅니다.
6.2 라이징 스템 및 비 라이징 스템 설계
라이징 스템 구성에서는 밸브가 열릴 때 스템이 위쪽으로 이동하므로 작업자가 게이트 위치를 시각적으로 식별하는 데 도움이 됩니다. 비상승 스템 배열은 스템의 외부 높이를 상대적으로 일정하게 유지하므로 수직 간격이 제한된 경우 유용할 수 있습니다. 사용 가능한 구성은 디자인에 따라 다릅니다.
6.3 끝 연결 옵션
| 연결 | 일반적인 사용 | 주요 고려사항 |
|---|---|---|
| 스레드 | 호환 가능한 소구경 배관 시스템 | 나사산 형태, 크기, 밀봉 방법 및 적용 가능한 압력 제한을 확인하십시오. |
| 소켓 용접 | 선택된 소구경 용접 배관 | 소켓 치수, 용접 절차 및 설치 요구 사항을 확인하십시오. |
| 맞대기 용접 | 지정된 경우 용접 배관 시스템 | 최종 준비, 벽 두께 호환성 및 용접 요구 사항을 확인합니다. |
| 플랜지형 | 분리 가능한 연결이 필요한 배관 시스템 | 플랜지 치수, 표면, 개스킷, 볼트 체결 및 압력 등급을 일치시키십시오. |
모든 크기나 압력 등급에 모든 연결을 사용할 수 있는 것은 아닙니다. 구매 사양은 일반적인 제품 설명에 의존하는 대신 필요한 연결을 명시적으로 식별해야 합니다.
7. 단조강 게이트 밸브는 주강 게이트 밸브와 어떻게 비교됩니까?
주요 차이점은 밸브 본체 및 기타 관련 구성 요소를 형성하는 데 사용되는 제조 공정입니다. 단조는 압축력을 받아 단단한 금속을 형성하는 반면, 주조는 용융된 금속을 주형에 부어 부품을 형성합니다. 각 방법은 설계, 제조 제어, 재료 및 검사 요구 사항이 적절할 때 신뢰할 수 있는 밸브를 생산할 수 있습니다.
| 비교 요인 | 단조 강철 게이트 밸브 | 주강 게이트 밸브 |
|---|---|---|
| 제조공정 | 금속은 단조를 통해 모양이 만들어집니다. | 용융 금속은 금형에서 형성됩니다. |
| 일반적인 제품 포지셔닝 | 다양한 고압 설계를 포함한 소형 및 소구경 응용 분야. | 더 큰 밸브 크기와 광범위한 산업용 배관 시스템에 자주 사용됩니다. |
| 재료 구조 | 유리한 입자 흐름과 재료 일관성을 제공할 수 있습니다. | 품질은 주조 설계, 공정 관리, 결함 검사에 따라 달라집니다. |
| 디자인 유연성 | 단조 용량, 형상 및 가공 요구 사항에 따라 다릅니다. | 복잡한 모양과 더 큰 본체 구성을 수용할 수 있습니다. |
| 선택 우선순위 | 단조 품질, 설계 기준, 크기, 서비스 조건을 고려하십시오. | 주조 품질, 설계 표준, 크기 및 서비스 조건을 고려하십시오. |
어느 구성도 자동으로 모든 응용 분야에 가장 적합한 선택은 아닙니다. 단조 밸브는 소형 고압 라인에 적합할 수 있는 반면 주조 밸브는 더 큰 구경의 시스템에 더 실용적일 수 있습니다. 올바른 결정은 제조 용어만 사용하기보다는 엔지니어링 요구 사항, 승인된 표준, 재료 인증 및 총 수명주기 비용을 기반으로 이루어져야 합니다.
8. 구매자가 올바른 단조 강철 게이트 밸브를 어떻게 선택할 수 있습니까?
조달 팀의 경우 불완전한 밸브 사양으로 인해 견적 지연, 잘못된 배송, 설치 어려움 또는 부적절한 작동 성능이 발생할 수 있습니다. 문의사항을 준비할 때 다음 체크리스트를 사용하세요.
온주 Diye 밸브 및 피팅 유한 공사.에 견적을 요청할 때 구매자는 이 체크리스트를 사용하여 기술 요구 사항을 구성하고 사양 설명이 반복되는 위험을 줄일 수 있습니다.
최종 밸브 선택 및 승인은 해당 배관 코드, 프로젝트 사양 및 제조업체의 인증 문서에 따라 자격을 갖춘 직원이 수행해야 합니다.
9. 단조 강철 게이트 밸브를 어떻게 설치하고 유지 관리해야 합니까?
설치 전
- 명판, 재질 식별, 압력 등급, 크기, 연결구 및 구매 사양을 확인하십시오.
- 밸브의 운송 손상, 오염, 부식 또는 손상된 밀봉 표면을 검사하십시오.
- 밸브가 라인 매체 및 실제 압력-온도 조건과 호환되는지 확인하십시오.
- 설치 전까지 내부 통로를 깨끗하게 유지하고 노출된 끝부분을 보호하십시오.
설치 중
- 제조업체의 설치 지침과 해당 배관 절차를 따르십시오.
- 배관 정렬 불량을 수정하기 위해 몸체에 힘을 가하거나 밸브를 사용하지 않고 밸브를 파이프라인과 정렬합니다.
- 선택한 연결에 적합한 개스킷, 패스너, 나사산 밀봉 재료 및 용접 절차를 사용하십시오.
- 용접 열이나 잔해로 인해 내부 부품, 씰 또는 시트 표면이 손상되는 것을 방지합니다.
- 핸드휠이나 액추에이터가 안전하게 작동할 수 있는지, 유지보수 공간이 충분한지 확인하십시오.
정기 유지 관리 중
서비스 심각도, 작동 빈도, 제조업체 권장 사항 및 현장 안전 절차를 기반으로 검사 일정을 수립합니다. 스템 패킹 및 보닛 조인트 주변의 외부 누출, 부식, 비정상적인 작동 저항 및 눈에 보이는 손상을 점검하십시오. 더 큰 작동 문제가 발생하기 전에 차단 성능 손실을 조사하십시오.
검사 또는 유지보수 전에 시스템을 분리하고, 감압하고, 필요에 따라 관련 섹션을 배수 또는 퍼지하고, 안전한 상태를 확인하십시오. 밸브에 압력이 가해지고 있는 동안에는 압력이 포함된 부품을 절대 풀지 마십시오. 위험한 유체, 고온 및 갇힌 압력에는 적절한 제어와 자격을 갖춘 인력이 필요합니다.
10. 피해야 할 일반적인 구매 실수는 무엇입니까?
압력 등급만으로 선택
압력 등급은 모든 온도에서 하나의 보편적인 허용 압력을 나타내지는 않습니다. 재료별 압력-온도 등급과 전체 밸브 어셈블리의 한계를 확인하십시오.
유체 및 내부 재료를 무시
강력한 단조 본체는 호환되지 않는 스템, 시트, 패킹 또는 개스킷을 보완할 수 없습니다. 의도한 서비스에 대한 전체 BOM을 검토합니다.
지속적인 조절을 위해 게이트 밸브 사용
기존 게이트 밸브는 주로 격리용으로 설계되었습니다. 지속적인 변조를 위해서는 제어 밸브 또는 스로틀링을 위해 특별히 설계된 다른 설계를 고려하십시오.
모든 제조업체가 동일한 구성을 제공한다고 가정
크기 범위, 압력 등급, 보닛 배열, 트림 조합 및 끝 연결은 제품 라인에 따라 다릅니다. 서면 데이터시트를 받아 주문하기 전에 정확한 구성을 확인하십시오.
검사 문서 간과
중요한 응용 분야의 경우 필요한 자재 추적성 또는 테스트 문서가 없는 낮은 견적으로 인해 추가적인 프로젝트 위험이 발생할 수 있습니다. 구매하기 전에 문서 요구 사항을 정의하십시오.
올바른 조달 관행은 완전한 기술 사양으로 시작하여 배송된 밸브가 승인된 문서와 일치하는지 확인하는 것으로 끝납니다.
11. 자주 묻는 질문
Q1. 단조 게이트 밸브의 주요 목적은 무엇입니까?
주요 목적은 유체 흐름을 허용하거나 중지하여 파이프라인을 격리하는 것입니다. 이는 일반적으로 지속적인 흐름 조절보다는 완전 개방 또는 완전 폐쇄 작동을 위한 것입니다.
Q2. 단조 강철 게이트 밸브가 고압 응용 분야에 적합합니까?
설계, 재료, 압력 등급, 온도 제한 및 연결구가 작동 요구 사항을 충족하는 경우 적합할 수 있습니다. 실제 허용 압력은 해당 등급표와 인증된 제품 문서를 사용하여 확인해야 합니다.
Q3. API 602란 무엇입니까?
API 602는 정의된 범위 내에서 소형 강철 게이트, 글로브 및 체크 밸브에 대해 일반적으로 지정된 표준입니다. 구매자는 해당 버전, 밸브 유형, 크기 범위 및 프로젝트 요구 사항을 확인해야 합니다.
Q4. 단조 강철 게이트 밸브에 가장 적합한 재료는 무엇입니까?
모든 용도에 가장 적합한 단일 재료는 없습니다. ASTM A105는 탄소강 서비스에 일반적으로 사용되며, 특정 저온 서비스에는 A350 LF2, 특정 고온 작업에는 합금강, 적합한 부식 환경에는 스테인리스강에 사용됩니다. 최종 선택은 공정 조건과 적용 가능한 사양에 따라 달라집니다.
Q5. 단조 강철 게이트 밸브를 증기에 사용할 수 있습니까?
예, 특정 디자인과 재료 조합은 증기 서비스에 적합합니다. 구매자는 설치 전에 증기 압력, 온도, 재료 등급, 패킹 및 개스킷 호환성, 적용 가능한 압력-온도 등급을 확인해야 합니다.
Q6. 단조 게이트 밸브와 주강 게이트 밸브의 차이점은 무엇입니까?
가장 큰 차이점은 제조 공정입니다. 단조는 압축력을 받아 단단한 금속을 형성하는 반면, 주조는 용융된 금속으로 부품을 형성합니다. 제조 품질, 설계, 검사 및 운영 요구 사항이 적절하게 해결되면 두 가지 모두 적절할 수 있습니다.
Q7. 어떤 끝 연결을 선택해야 합니까?
선택은 파이프 크기, 압력 등급, 배관 설계, 설치 요구 사항 및 해당 표준에 따라 달라집니다. 나사산 및 소켓 용접 연결은 선택된 소구경 설계에서 일반적이며 맞대기 용접 및 플랜지 배열은 다른 시스템 요구 사항에 적합할 수 있습니다.
Q8. 누출 위험을 어떻게 줄일 수 있나요?
호환되는 재료와 밀봉 구성품을 지정하고, 필요한 검사와 압력 테스트를 확인하고, 제조업체의 지침에 따라 밸브를 설치하고, 일상적인 검사 절차를 확립하십시오. 누출 방지는 완전한 조립과 올바른 작동 방식에 달려 있습니다.
Q9. 견적요청시 어떤 정보를 제공해야 하나요?
밸브 크기, 수량, 압력 등급, 작동 압력 및 온도, 유체 매체, 본체 및 트림 재질, 연결구, 해당 표준, 필수 문서 및 배송 목적지를 제공합니다. 데이터시트나 배관 사양은 기술 요구 사항을 명확히 하는 데 도움이 될 수 있습니다.
Q10. 단조 강철 게이트 밸브가 내 프로젝트 요구 사항을 충족하는지 어떻게 확인할 수 있습니까?
제조업체의 기술 데이터시트, 해당 설계 표준, 재료 인증서, 치수 정보, 검사 및 압력 테스트 문서, 프로젝트별 승인을 검토하세요. 구매 주문을 릴리스하기 전에 모든 중요한 요구 사항을 확인하십시오.
결론
단조 강철 게이트 밸브는 구조, 재료, 압력-온도 등급 및 연결 유형이 응용 분야에 올바르게 일치할 때 신뢰할 수 있는 파이프라인 격리를 제공할 수 있습니다. 컴팩트한 디자인 옵션과 다양한 재료 등급의 가용성 덕분에 선택한 석유 및 가스, 발전, 화학 처리, 증기 및 산업용 유틸리티 시스템에 유용합니다.
가장 효과적인 구매 결정은 가격 그 이상입니다. 명확하게 정의된 기술 사양, 적절한 검사 요구 사항, 검증된 재료 호환성 및 올바른 설치 관행은 피할 수 있는 오류를 줄이고 장기적인 운영 안정성을 지원하는 데 도움이 됩니다.
단조 강철 게이트 밸브를 평가하는 구매자의 경우 제품 구성 및 문서 요구 사항을 명확히 할 수 있는 공급업체와 협력하는 것은 성공적인 프로젝트를 향한 중요한 단계입니다.
