8. 유지 관리 및 문제 해결
정기적인 유지보수로 밸브 수명이 연장되고 작동 안전이 보장됩니다.
- 씰의 마모 또는 누출 검사
- 필요한 경우 움직이는 부품에 윤활유를 바르십시오.
- 플랜지 연결을 주기적으로 점검하십시오.
- 밸브 본체 내부의 축적물이나 잔여물을 제거하십시오.
- 손상된 시트는 즉시 교체
일반적인 문제로는 누출, 회전 강성, 밀봉 효율성 감소 등이 있으며, 이는 정기적인 검사를 통해 예방할 수 있는 경우가 많습니다.
복잡한 유량 제어 시스템에 3방향 스테인리스 스틸 플랜지 볼 밸브가 필수적인 이유는 무엇입니까?
현대 산업용 배관 시스템에서 흐름 제어는 더 이상 단순한 개폐 작업으로 제한되지 않습니다. 화학 처리, 수처리, 석유 및 가스, 식품 생산, 제약과 같은 산업에서는 정밀하고 신뢰할 수 있으며 내부식성이 있는 흐름 방향 솔루션이 필요합니다. 이러한 수준의 제어를 가능하게 하는 가장 중요한 구성 요소는 다음과 같습니다.3방향 스테인레스 스틸 플랜지 볼 밸브. 이 밸브는 고압 및 부식성 조건에서 구조적 무결성을 유지하면서 여러 파이프라인 방향에 걸쳐 매체의 방향을 바꾸거나 혼합하거나 격리하도록 설계되었습니다.
이 문서에서는 구조, 작동 원리, 장점, 선택 기준, 설치 방법, 유지 관리 전략 및 일반적인 응용 프로그램 시나리오에 대한 포괄적인 분석을 제공합니다. 또한 누출 방지, 재료 내구성, 비용 효율성 및 시스템 통합 문제와 같은 실제 고객 문제를 해결합니다.
목차
1. 3방향 스테인레스 스틸 플랜지 볼 밸브 소개

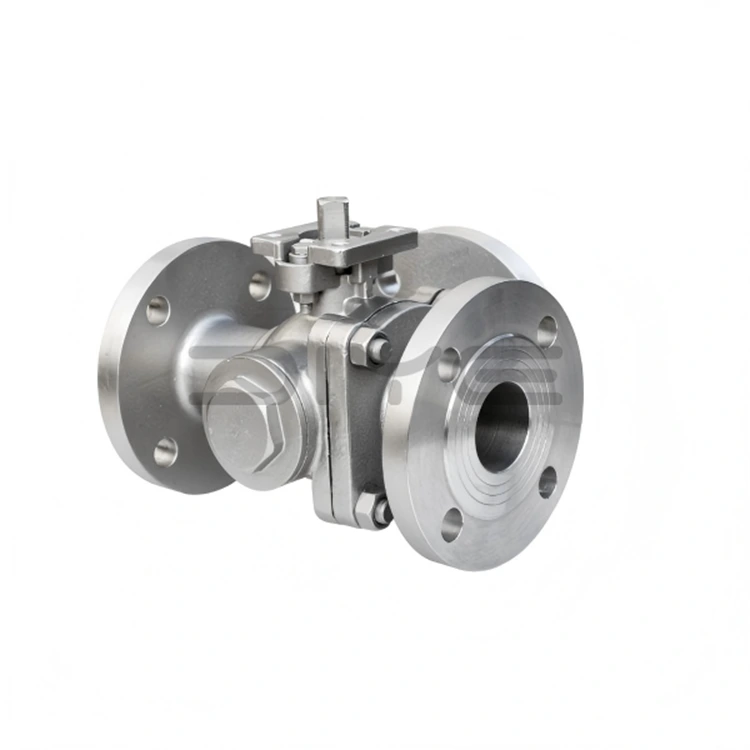

3방향 스테인리스 스틸 플랜지형 볼 밸브는 파이프라인 시스템 내에서 액체, 가스 또는 반고체 매체의 방향을 관리하도록 설계된 엔지니어링 유량 제어 장치입니다. 표준 양방향 밸브와 달리 이 밸브에는 3개의 포트가 있어 운영자가 서로 다른 파이프라인 방향 간에 흐름을 전환하거나 여러 흐름을 단일 출력 스트림으로 결합할 수 있습니다.
스테인리스 스틸 구조는 부식, 고온 및 화학 노출에 대한 탁월한 내성을 보장하므로 까다로운 산업 환경에 이상적입니다. 플랜지 연결 유형은 설치 안정성을 더욱 향상시키고 누출 위험을 줄이며 유지 관리 작업을 단순화합니다.
2. 구조 설계 및 작동 메커니즘
3방향 볼 밸브의 핵심 구조는 중앙 보어가 있는 구형 볼, 밸브 본체, 밀봉 시트, 스템 및 플랜지형 연결구로 구성됩니다. 스템이 회전하면 내부 볼의 위치가 이동하여 내부 통로를 다른 포트와 정렬하여 흐름 방향을 제어합니다.
주요 구성 요소는 다음과 같습니다.
- 스테인레스 스틸(304 또는 316)로 제작된 밸브 본체
- 정밀 가공된 구면 볼
- PTFE 또는 강화 밀봉 시트
- 안전한 파이프라인 연결을 위한 플랜지 끝
- 수동 또는 자동 액추에이터 시스템
작동 메커니즘은 간단하면서도 매우 효율적입니다. 90° 또는 180° 회전은 밸브 구성에 따라 흐름의 방향이 바뀌는지, 혼합되는지 또는 격리되는지를 결정합니다.
3. 유형 및 흐름 패턴
3방향 볼 밸브에는 두 가지 주요 흐름 구성이 있으며, 각각은 서로 다른 작동 요구 사항을 충족합니다.
- L 포트 디자인:두 출구 사이의 흐름을 전환하는 데 사용되지만 혼합하지는 않습니다.
- T-포트 디자인:혼합, 전환 또는 완전한 직선 흐름 제어가 가능합니다.
L-포트와 T-포트 사이의 선택은 시스템에 미디어 스트림의 배포 또는 혼합이 필요한지 여부에 따라 달라집니다.
4. 산업 응용 분야의 주요 장점
스테인레스 스틸 플랜지 3방향 볼 밸브의 광범위한 사용은 내구성과 작동 유연성의 탁월한 조합에 의해 주도됩니다.
- 공격적인 환경에서 높은 내식성
- 누출을 방지하는 강력한 밀봉 성능
- 최소한의 유지보수로 긴 서비스 수명
- 유연한 흐름 방향 제어
- 자동화 시스템과의 호환성
- 고압 및 고온 저항
이러한 장점은 산업 시스템의 가동 중지 시간과 운영 위험을 크게 줄여줍니다.
5. 산업 전반의 응용 시나리오
3방향 스테인리스 스틸 플랜지 볼 밸브는 적응성과 신뢰성으로 인해 다양한 산업 분야에서 널리 사용됩니다.
- 부식성 유체 제어를 위한 화학 처리 공장
- 분배 및 여과 제어를 위한 수처리 시스템
- 흐름 방향 전환을 위한 석유 및 가스 파이프라인
- 위생적인 유체 이송을 위한 식품 및 음료 가공
- 멸균 흐름 제어가 필요한 제약 시스템
- 온도 조절 회로용 HVAC 시스템
6. 올바른 밸브를 선택하는 방법
올바른 3방향 스테인리스강 플랜지 볼 밸브를 선택하려면 작동 조건을 주의 깊게 평가해야 합니다.
- 재료 등급:일반용 304, 부식성 환경용 316
- 압력 등급:시스템 압력 요구 사항 일치
- 온도 범위:씰링 재료가 호환되는지 확인하십시오.
- 흐름 유형:시스템 설계에 따라 L-포트 또는 T-포트
- 작동 방법:수동, 공압 또는 전기
7. 설치 지침 및 모범 사례
장기적인 신뢰성과 성능을 보장하려면 올바른 설치가 필수적입니다.
- 플랜지를 조이기 전에 파이프라인 정렬을 확인하세요.
- 씰링에 적합한 가스켓 재료를 사용하십시오.
- 변형을 방지하려면 볼트를 과도하게 조이지 마십시오.
- 잔해물을 제거하기 위해 설치 전에 파이프라인을 세척하십시오.
- 설치 후 시스템 압력 테스트
9. 다른 밸브 유형과의 비교
| 밸브 종류 | 흐름 제어 | 내구성 | 유지 | 최고의 사용 사례 |
|---|---|---|---|---|
| 3방향 볼 밸브 | 높은 유연성 | 훌륭한 | 낮은 | 다방향 흐름 시스템 |
| 게이트 밸브 | 켜기/끄기 전용 | 높은 | 중간 | 격리 시스템 |
| 글로브 밸브 | 정확한 조절 | 보통의 | 높은 | 흐름 조절 |
10. 기술 사양 개요
| 매개변수 | 사양 |
|---|---|
| 재료 | 스테인레스 스틸 304/316 |
| 크기 범위 | DN15 - DN300 |
| 압력 등급 | PN16 - PN40 |
| 온도 범위 | -20°C ~ 200°C |
| 연결 유형 | 플랜지형(ANSI/DIN/JIS) |
11. 자주 묻는 질문
Q1: 3방향 스테인레스 스틸 플랜지 볼 밸브의 주요 기능은 무엇입니까?
여러 파이프라인 방향 사이의 유체 흐름을 제어하고 방향을 바꿉니다.
Q2: 이 밸브는 부식성 유체를 처리할 수 있습니까?
예, 스테인리스 스틸 구조로 인해 부식에 대한 저항력이 매우 높습니다.
Q3: L-포트와 T-포트의 차이점은 무엇입니까?
L-포트는 흐름을 전환하는 반면, T-포트는 혼합 및 다방향 흐름 제어를 허용합니다.
Q4: 이 밸브는 자동화에 적합합니까?
예, 공압 또는 전기 액추에이터를 장착할 수 있습니다.
Q5: 서비스 수명은 얼마나 되나요?
적절한 유지 관리를 통해 가혹한 조건에서도 수년 동안 지속될 수 있습니다.
12. 결론 및 전문가 추천
3방향 스테인리스 스틸 플랜지형 볼 밸브는 현대 산업 유량 시스템에 없어서는 안 될 구성 요소입니다. 복잡한 흐름 경로를 제어하고, 열악한 환경을 견디며, 장기적인 운영 안정성을 유지하는 능력으로 인해 여러 산업 분야에서 선호되는 선택이 되었습니다.
안정적인 성능, 유지 관리 비용 절감, 시스템 효율성 향상을 원하는 산업에서는 고품질 밸브 솔루션에 대한 투자가 필수적입니다.
온주 Diye 밸브 및 피팅 유한 회사까다로운 산업 요구 사항을 충족하는 내구성이 뛰어나고 정밀하게 설계된 밸브 제품을 제공하기 위해 최선을 다하고 있습니다. 첨단 제조 공정과 엄격한 품질 관리를 통해 회사는 제공되는 모든 밸브에 대해 안정적인 성능과 긴 서비스 수명을 보장합니다.
귀하의 시스템 요구 사항에 맞는 전문적인 밸브 솔루션을 찾고 계시다면,저희에게 연락주세요오늘 귀하의 응용 분야 요구 사항에 맞는 전문가 지원과 제품 추천을 받으십시오.
