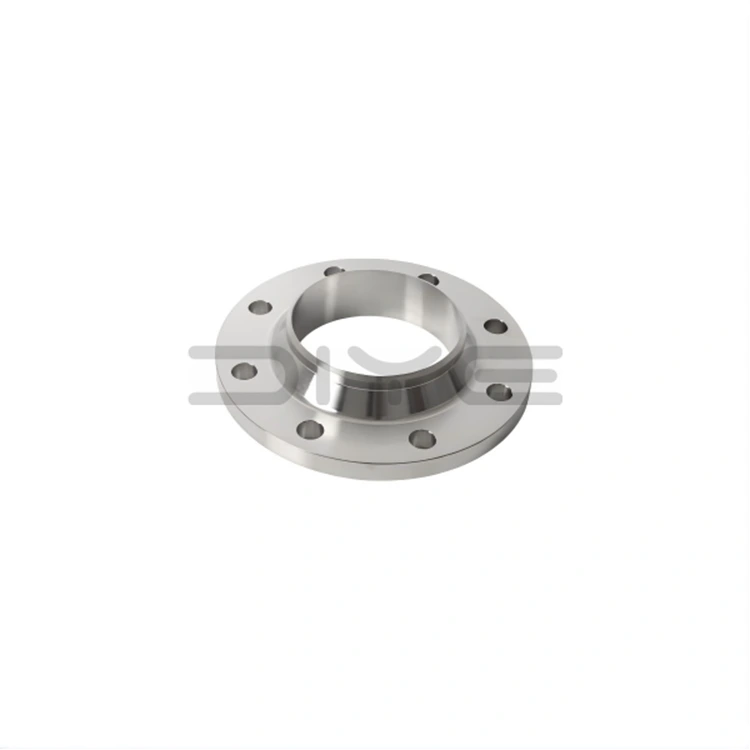

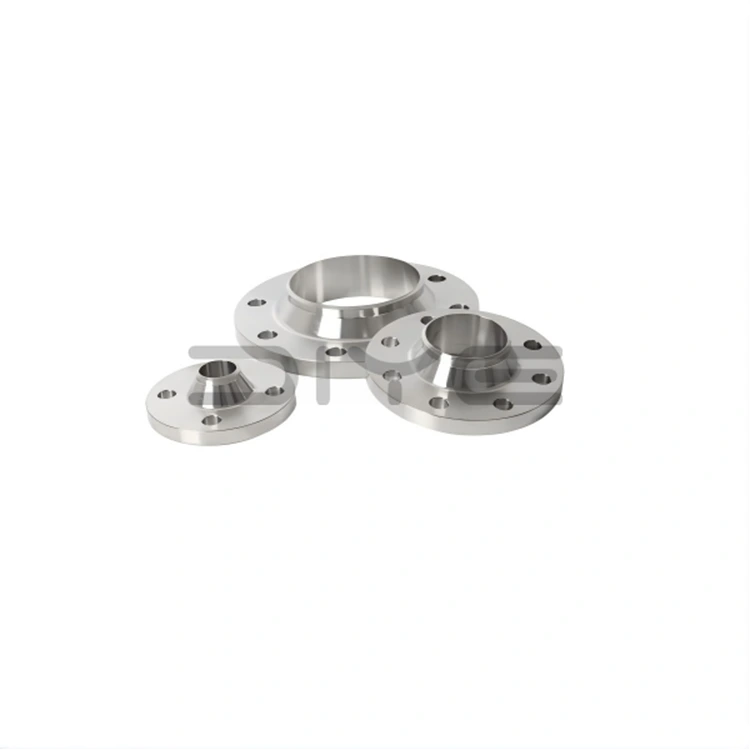

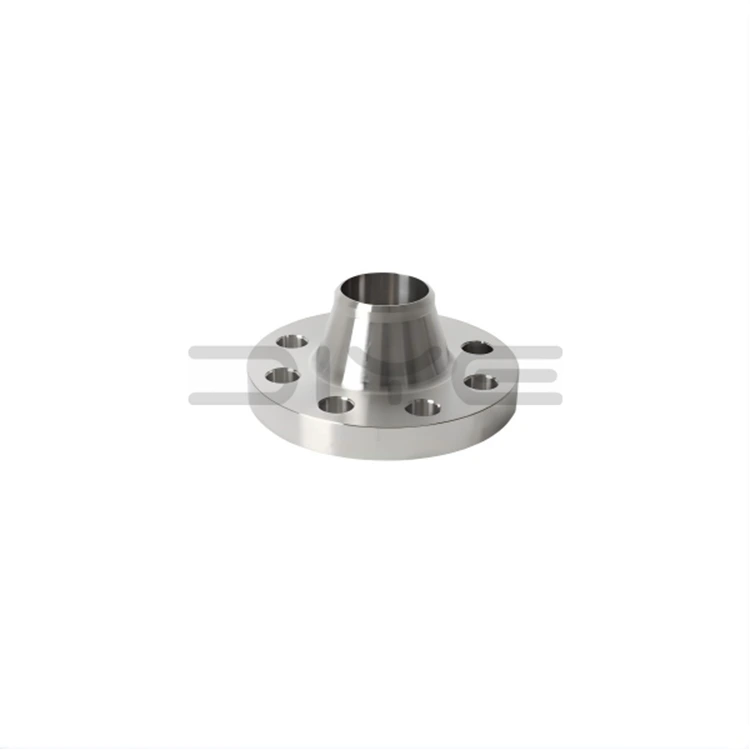

ANSI B16.5 용접 넥 플랜지

모든 DIYE VALVE ANSI B16.5 Weld Neck Flange는 치수 검사, 재료 검증, 초음파 테스트 및 압력 테스트를 포함한 엄격한 테스트를 거쳐 ANSI B16.5 및 국제 품질 표준을 완벽하게 준수합니다. 원자재부터 완제품까지 당사의 수직 통합 생산 공정은 다양한 중요 응용 분야에서 일관된 제품 품질, 추적성 및 안정적인 성능을 보장합니다.

디자인과 구조

1. 표준 준수: ANSI/ASME B16.5 표준을 완벽하게 준수하며 150~2500의 압력 등급과 1/2인치~24인치의 공칭 직경(NPS)을 포괄하며 대구경 맞춤형 설계를 지원합니다.

2. 일체형 단조 구조: ANSI B16.5 웰드 넥 플랜지는 A105 탄소강, F304/F316L 스테인리스강 및 합금강을 포함한 고품질 미국 표준 재료로 단조된 부드러운 전환 호를 갖춘 길고 테이퍼진 하이넥 설계를 특징으로 합니다.

3. 정밀 밀봉 표면: 표준 돌출면(RF), 링 접합면(RJ) 및 거친 표면(MFM)은 CNC 가공을 사용하여 가공되어 가스켓이 꼭 맞고 누출 없는 성능을 보장합니다.

4. 맞대기 용접 연결: 파이프라인에 대한 완전 관통 맞대기 용접을 위해 설계되어 원활한 응력 전달을 보장하고 허브 하단의 응력 집중을 제거합니다.

주요 장점

1. 탁월한 온도 및 압력 저항: 극심한 열 순환, 고압, 진동 및 열 크리프를 견딜 수 있도록 특별히 설계되어 가장 까다로운 작업 환경에 적합합니다.

2. 영구적으로 안정적인 씰링: 견고한 용접 조인트와 정밀하게 가공된 씰링 표면은 유지 관리가 필요 없는 영구적인 씰을 제공하여 유해하고 독성이 있는 매체 환경에 매우 중요합니다.

3. 뛰어난 구조적 강성: ANSI B16.5 Weld Neck Flanges 하이 넥 설계는 우수한 강성, 변형 저항성 및 피로 저항성을 제공하여 반복 하중 하에서 긴 서비스 수명을 보장합니다.

4. 검사 가능 및 신뢰성: 완전 관통 용접을 통해 비파괴 검사(NDT)가 가능하므로 제품 품질이 엄격한 산업 표준을 충족하는지 확인할 수 있습니다.

5. 포괄적인 사양 및 안정적인 공급: 자체 생산을 통해 충분한 재고, 적시 납품 및 글로벌 고객에게 비용 효율적인 제품을 제공할 수 있는 능력을 보장합니다.

산업용 애플리케이션

DIYE VALVE ANSI B16.5 Weld Neck 플랜지는 다음과 같은 주요 응용 시나리오에서 선호되는 표준 제품입니다.

1. 석유 및 가스 산업: 파이프라인, 정유소, 해양 플랫폼.

2. 화학 산업: 고온, 고압 및 부식성 매체 시스템.

3. 발전 산업: 증기 파이프라인, 보일러 루프 및 발전소 보조 시스템.

4. 압력 용기: 최고의 무결성이 요구되는 저장 탱크, 반응기 및 공정 장비.

5. 고강도 배관: 가연성, 폭발성 및 독성이 높은 유체를 운반하는 시스템입니다.

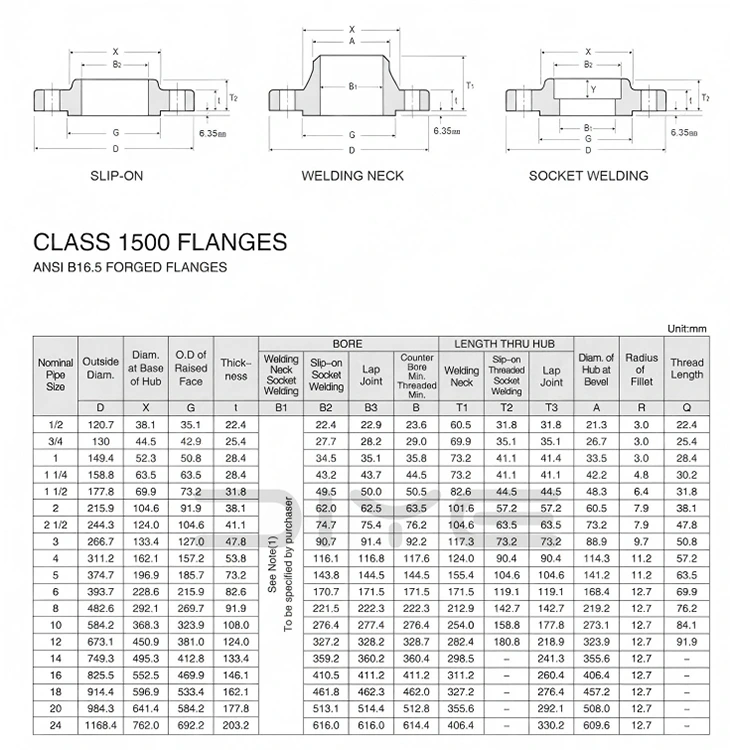

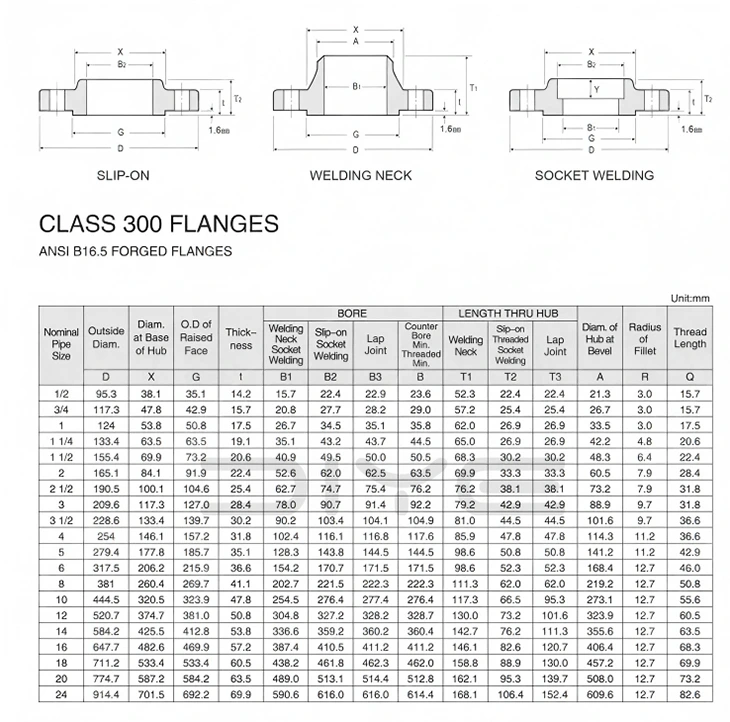

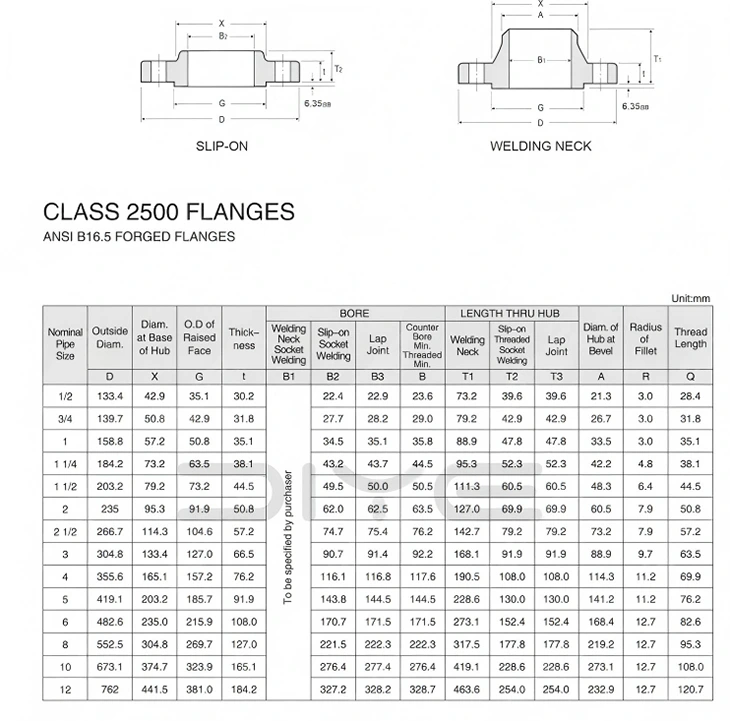

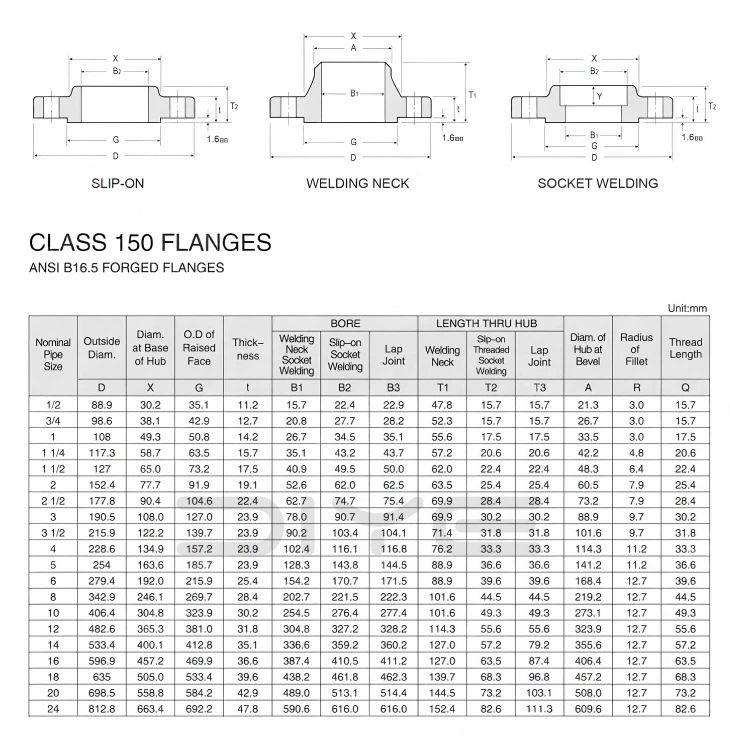

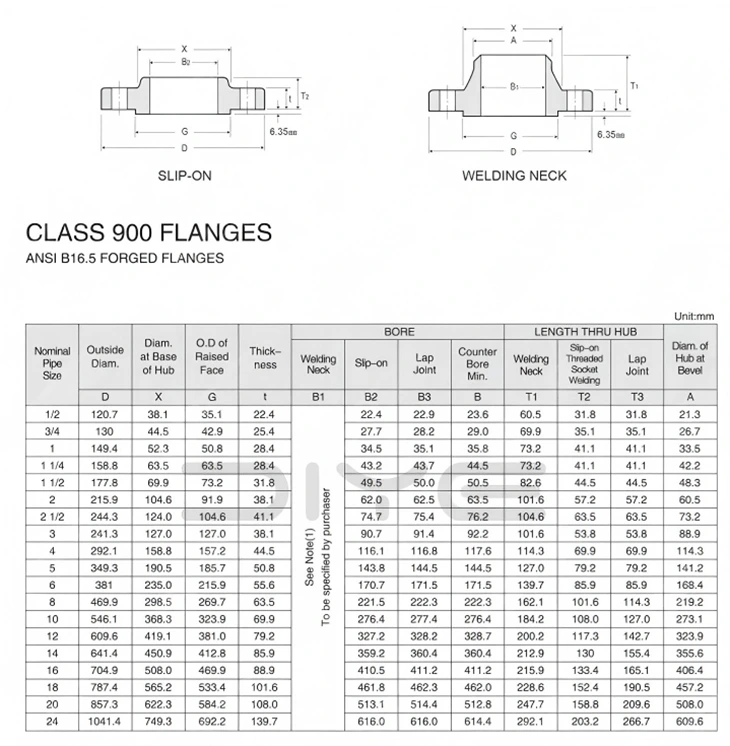

기술적인 매개변수

FAQ

Q: 미국 표준 플랜지 클래스와 중국 표준 PN을 서로 바꿔서 사용할 수 있나요?

A: 직접 교환할 수는 없습니다. 클래스는 PN 공칭 압력 시스템과 다른 미국 표준 압력 등급을 나타냅니다. 외경, 볼트 구멍, 실링면 치수가 일치하지 않으며, 이들을 혼합하여 연결하는 것은 엄격히 금지됩니다.

Q: 미국 표준 플랜지의 NPS란 무엇입니까? DN에 어떻게 대응하나요?

A: NPS는 미국 표준 공칭 직경(인치)을 나타냅니다. 예를 들어 NPS2 = DN50입니다. 이는 참고용입니다. 설치 및 주문 시 NPS + 클래스를 엄격히 준수해야 하며 DN만으로는 신뢰할 수 없습니다.

Q: WN 플랜지와 SO 플랜지의 차이점은 무엇입니까?

A: WN 넥 용접 플랜지: 긴 넥 단조, 완전 관통 용접, 고온 및 고압에 강하고 진동에 강하며 주 파이프라인, 압력 용기, 가연성 및 폭발성 매체에 사용됩니다.

SO 넥리스 맞대기 용접 플랜지: 짧은 넥 플러그 용접, 간단한 설치, 저렴한 비용, 중저압, 상온, 일반 프로세스 파이프라인에만 적합합니다.

Q: 미국 표준 플랜지에는 어떤 종류의 강관을 사용해야 합니까?

A: 탄소강은 ASTM A106/A53 미국 표준 이음매 없는 파이프를 사용합니다. 스테인레스 스틸은 ASTM A312 시리즈 파이프를 사용합니다.
