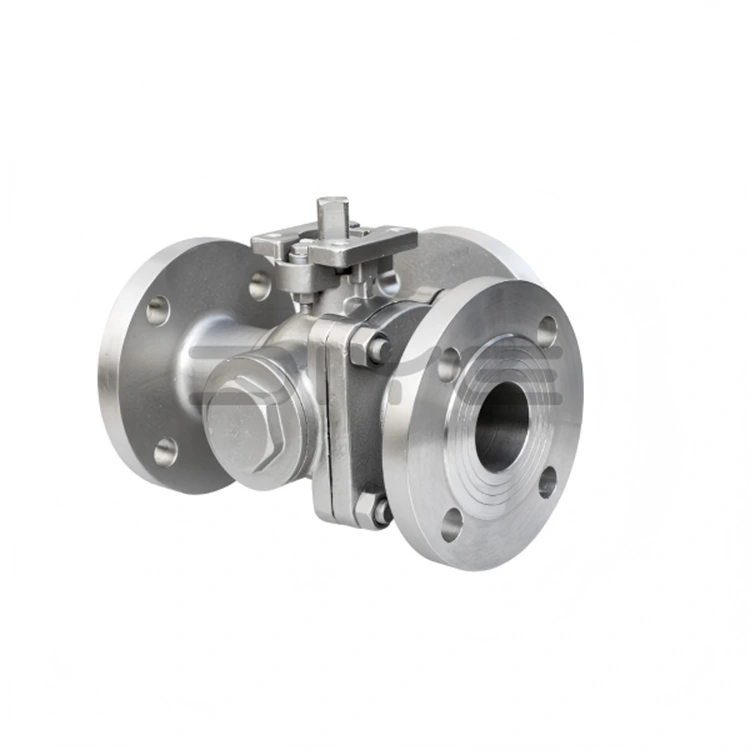

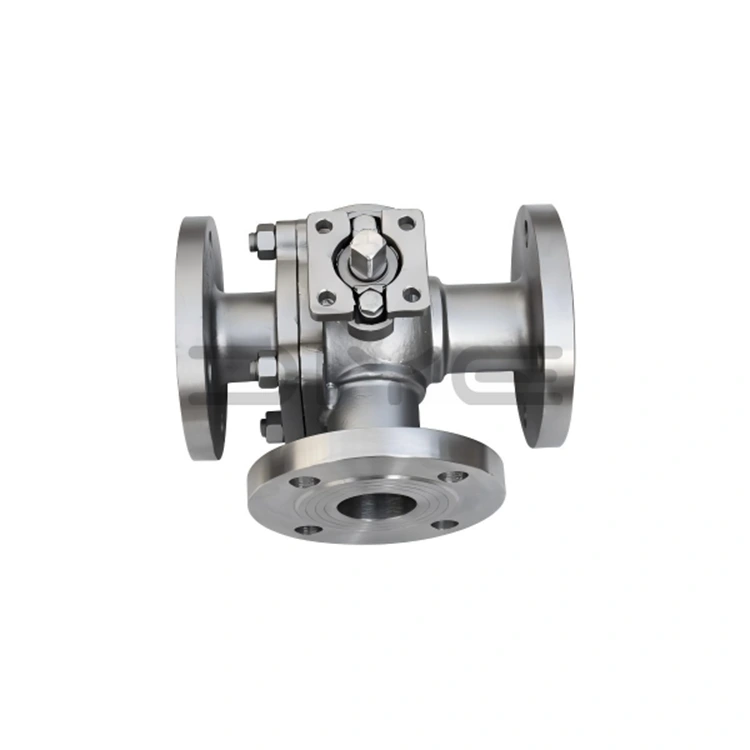

3방향 스테인레스 스틸 플랜지 볼 밸브

DIYE VALVE 3방향 스테인레스 스틸 플랜지 볼 밸브는 복잡한 파이프라인의 흐름 제어를 위해 특별히 설계된 고성능 산업용 밸브입니다. 고도로 맞춤화 가능하므로 다양한 산업 시나리오의 다양한 요구 사항을 충족할 수 있습니다. 이 제품은 고품질 재료와 엄격한 제조 공정이 결합된 과학적인 구조 설계를 채택하고 화학, 석유 및 기타 산업 분야에서 널리 사용되며 파이프라인 매체 전환, 병합 및 전환을 위한 신뢰할 수 있는 솔루션을 제공합니다.

핵심 소재 및 품질 보증

3-Way 스테인리스 스틸 플랜지 볼 밸브는 주로 304 또는 316L 스테인리스 스틸로 제작되어 내식성, 내열성 및 내압성이 뛰어나 다양한 가혹한 작업 조건에 적응할 수 있습니다. 씰은 폴리테트라플루오로에틸렌(PTFE) 및 PPL과 같은 고품질 재료로 만들어지며, 엄격하게 선택되고 국제 산업 표준을 준수합니다. 생산에 사용되는 모든 재료는 GB/T 및 API와 같은 산업 표준에 따라 검사되며 재료 스펙트럼 보고서를 사용하여 재료 규정 준수 및 품질 추적성을 보장할 수 있습니다.

맞춤화 기능

다양한 엔지니어링 프로젝트의 요구 사항을 충족하기 위해 DIYE VALVE는 3방향 스테인레스 스틸 플랜지 볼 밸브의 주문형 사용자 정의를 지원합니다. 비표준 크기, 특수 흐름 채널 및 다양한 플랜지 표준을 고객 요구 사항에 따라 맞춤화할 수 있습니다. 복잡한 파이프라인의 특별한 흐름 제어 문제를 해결하기 위해 고객 도면을 기반으로 맞춤형 흐름 채널을 생성할 수도 있습니다.

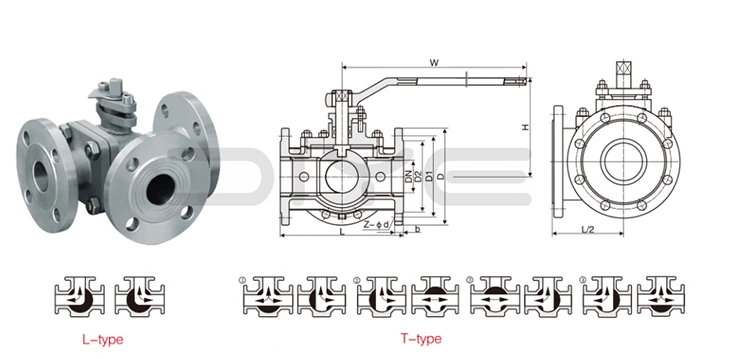

LT 흐름 채널 세부정보

DIYE VALVE 3-Way 스테인레스 스틸 플랜지 볼 밸브의 LT(유량 채널)는 크게 90° 회전 개폐 구조를 사용하는 두 가지 유형으로 구분됩니다. 핸들 위치가 명확하고 전환이 원활하며 작동이 편리하고 안정적이어서 산업용 파이프라인의 복잡한 제어 요구 사항을 충족합니다.

1.L형 유로(LT-L)

주로 미디어 전환 또는 단방향 전환에 사용됩니다. 볼 코어는 L자형 관통 구멍 설계를 특징으로 하며 "입구 1개, 출구 2개" 또는 "입구 2개, 출구 1개" 유체 제어가 가능합니다. 핸들을 90° 회전하면 미디어 흐름 방향이 빠르게 변경되어 미디어 잔류물이 남지 않고 흐름 저항이 최소화되며 파이프라인 작동 효율성이 향상됩니다.

적용 가능한 시나리오: 산업 생산에서 파이프라인 분기 및 미디어 배포와 같이 하나의 매체를 두 개의 다른 파이프라인으로 전환하거나 두 개의 미디어를 하나의 파이프라인으로 병합하는 데 적합합니다(교차 오염을 피하기 위해 동시 병합은 금지됨).

2.T형 유로(LT-T)

주로 미디어 병합, 전환 또는 양방향 전환에 사용됩니다. 볼 코어는 T자형 관통 구멍 설계를 특징으로 하며 "입구 1개, 출구 2개", "입구 2개, 출구 1개" 또는 "입구 2개, 출구 2개" 제어를 유연하게 가능하게 합니다. 원활한 전환, 긴밀한 밀봉 및 두 개의 호환 가능한 매체의 동시 전달로 인해 복잡한 파이프라인의 다방향 흐름 제어에 적합합니다.

적용 가능한 시나리오: 화학 및 석유 산업의 미디어 혼합 및 파이프라인 역전과 같은 복잡한 파이프라인의 다방향 미디어 스위칭에 적합합니다.

협력의 장점

소스 제조업체로서 DIYE VALVE는 충분한 재고와 안정적인 배송 시간을 갖추고 있어 대외 무역 주문, 유통업체 재고 확보 및 대형 및 중형 엔지니어링 프로젝트 지원 요구 사항을 충족할 수 있습니다. 원활한 통관을 보장하기 위해 완전한 수출 서류 및 검사 보고서 세트를 제공합니다. 대량 구매 시 계층별 할인을 받을 수 있습니다. 전문 기술 팀과 포괄적인 애프터 서비스를 갖추고 있으며 고객에게 언제든지 기술 지원 및 솔루션 상담을 제공하여 상호 이익과 상생 결과를 얻을 수 있습니다.

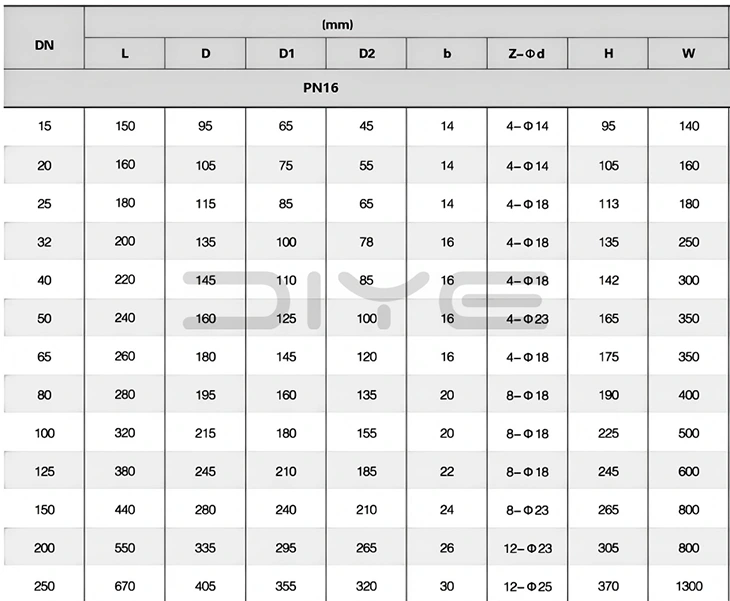

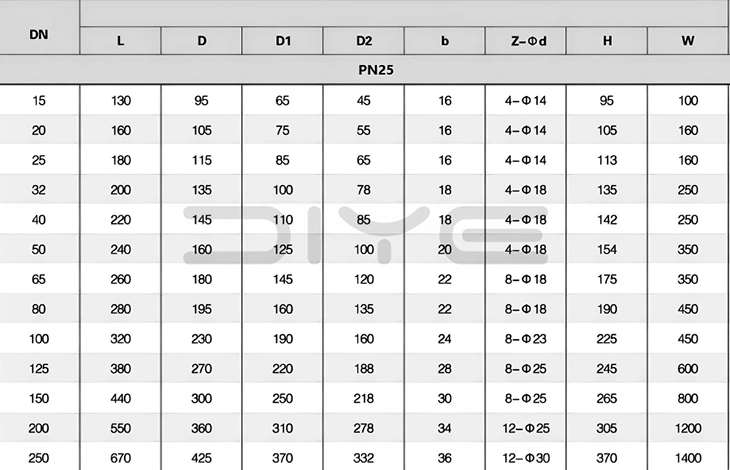

기술적인 매개변수

FAQ

Q: 3방향 스테인리스 스틸 플랜지 볼 밸브의 L형(LT-L)과 T형(LT-T) 흐름 패턴 간의 핵심 기술적 차이점은 무엇입니까? 선택하는 방법은 무엇입니까?

A: 핵심 차이점은 흐름 기능과 적용 가능한 시나리오에 있습니다.

1.L형 흐름 패턴(LT-L): 볼 코어에는 L자형 관통 구멍이 있습니다. "1개의 입구, 2개의 출구" 또는 "2개의 입구, 1개의 출구"의 단방향 전환만 실현할 수 있습니다. 교차 오염을 방지하기 위해 두 개의 미디어를 동시에 병합할 수 없습니다. 흐름 저항이 낮고 잔여물이 없어 파이프라인 분기 및 중간 분배와 같은 단순한 전환/합류 시나리오에 이상적입니다.

2.T형 흐름 패턴(LT-T): 볼 코어에는 T자형 관통 구멍이 있습니다. "입구 1개, 출구 2개", "입구 2개, 출구 1개" 또는 "입구 2개, 출구 2개"의 유연한 양방향 전환이 가능합니다. 두 개의 호환 가능한 매체를 동시에 병합할 수 있으므로 화학 및 석유 산업과 같은 복잡한 파이프라인에서 다방향 매체 전환 및 혼합에 적합합니다.

선택 코어: 간단한 전환을 위해 L 유형을 선택합니다. 복잡한 합류 및 다방향 전환을 위해서는 T형을 선택하십시오.

Q: 두 가지 흐름 패턴 간 전환을 위한 기술적 요구 사항은 무엇입니까? 재밍이나 매체 채널링이 발생할 가능성이 있나요?

A: 기술적 전환 요구 사항: 두 가지 유형 모두 핸들을 위치 지정 멈춤쇠에 대해 90° 회전시켜 볼 코어가 완전히 제자리로 전환되도록 해야 하며 반 개방/반 폐쇄 상태(매체 채널링 및 밀봉 표면 침식을 유발할 수 있음)를 방지해야 합니다. 볼 코어에 대한 영향을 줄이기 위해 전환하기 전에 파이프라인 중간 압력을 닫는 것이 좋습니다.

신뢰성 보증: Diye의 제품에는 CNC 정밀 가공 볼 코어와 시트가 장착되어 있어 부드럽고 방해가 없는 전환을 위해 높은 피팅 정확도를 보장합니다. 밀봉 표면은 완전히 전환되면 양방향 제로 누출 밀봉을 달성하기 위해 정밀하게 연마되어 매체 채널링을 제거합니다.

Q: 특수 LT 흐름 패턴을 맞춤 설정할 수 있나요? 어떤 기술 매개변수를 제공해야 합니까?

A: 예, 독점적인 LT 흐름 패턴의 사용자 정의를 지원합니다. 다음 핵심 기술 매개변수를 제공해야 합니다.

1. 파이프라인 공칭 직경 및 플랜지 표준.

2. 매체 유형, 압력 및 온도.

3. 특정 흐름 요구 사항(예: "입구 3개, 출구 1개" 또는 "입구 1개, 출구 3개").

4. 설치 공간 크기.

5. 재료 요구 사항.
