2피스 플랜지 볼 밸브: 구조 원리, 설치 규칙 및 적용 제한

산업용 유체 시스템의 현장 고장과 선택 오류의 대부분은 밸브 특성에 대한 피상적인 이해에서 비롯됩니다. 많은 엔지니어링 실무자들은 2피스 플랜지 볼 밸브를 구조적 장단점, 압력 베어링 한계 및 고유한 설치 논리를 무시하고 일반적인 온-오프 구성요소로 간주합니다. 압력 저항이 부족한 일체형 볼 밸브와 유지 관리 비용이 높은 3피스 볼 밸브와 비교하여 2피스 플랜지 볼 밸브는 일반 산업 응용 분야에 대한 구조적 강도, 비용 효율성 및 작동 안정성의 최적 균형을 제공합니다. 그러나 독특한 구조 설계에는 명확한 설치 경계와 적용 가능한 작업 조건이 함께 제공됩니다. 대부분의 경우 누출, 걸림, 밸브 본체 손상과 같은 일반적인 결함은 제품 품질 문제가 아니라 부적절한 설치 및 일치하지 않는 작업 조건으로 인해 발생합니다. 이 기사에서는 단편적인 기본 튜토리얼과 업계 고정관념을 분석합니다. 구조적 본질, 수직 및 수평 설치 논리, 표준 작동 지침, 금지된 적용 시나리오 및 자주 묻는 질문에서 2피스 플랜지 볼 밸브에 대한 심층 분석을 수행하여 파이프라인 설계, 현장 설치 및 일일 유지 관리에 대한 실용적이고 전문적인 참조를 제공합니다.

1. 2피스 플랜지 볼 밸브란 무엇입니까?

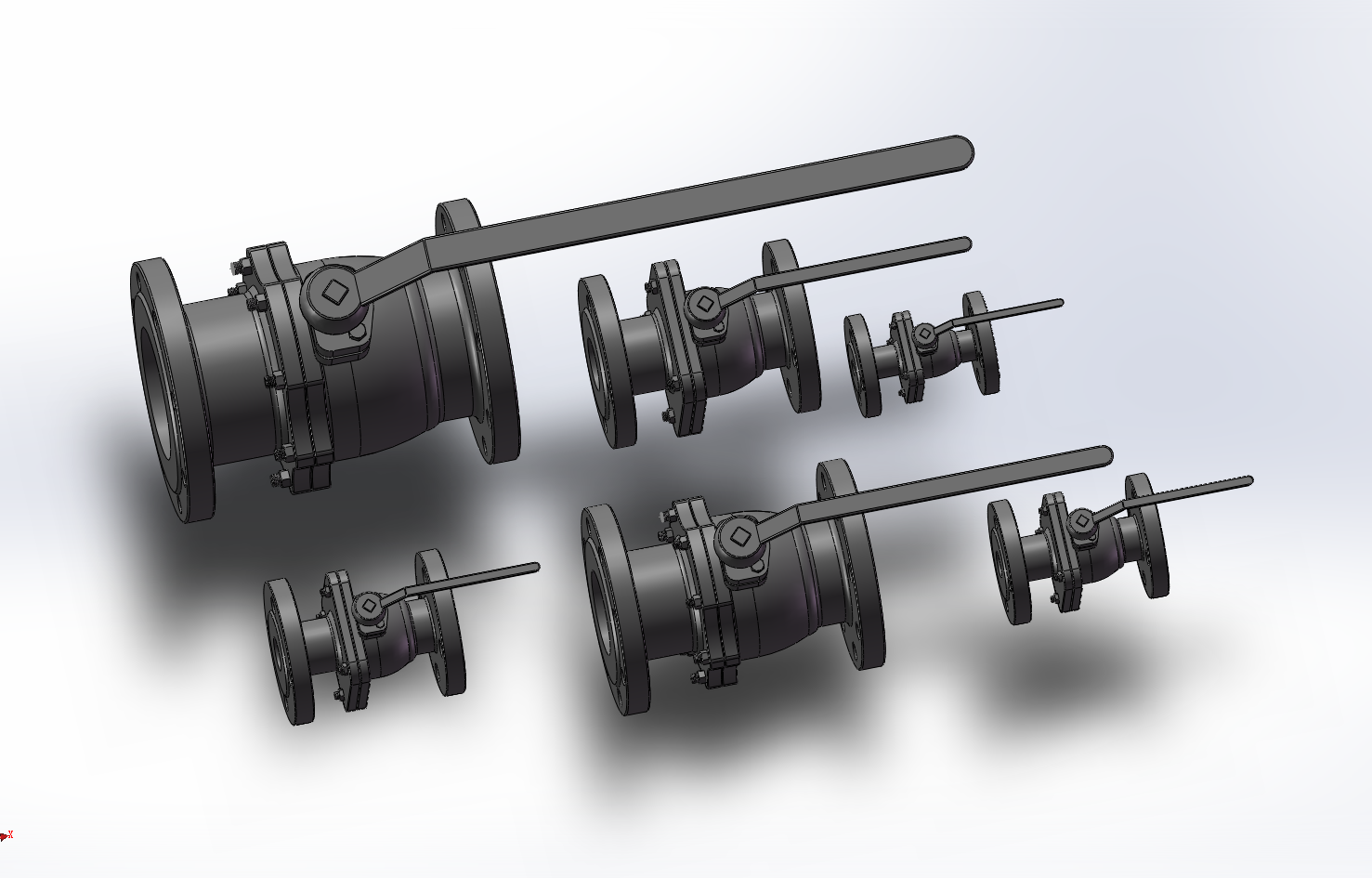

2피스 플랜지 볼 밸브는 분할된 2섹션 밸브 본체와 통합 플랜지 연결 구조를 갖추고 있습니다. 메인 밸브 바디와 보닛으로 조립되고 고강도 볼트로 체결되며 볼, 밸브 시트 및 스템 씰링 어셈블리를 포함한 정밀 내부 부품이 장착되어 있습니다. 일체형과 3피스 볼 밸브의 중간 위치를 점유하며 토목, 경공업, 일반 화학 및 도시 유체 시스템의 주류 표준 밸브 역할을 합니다. 많은 엔지니어들이 구조적 장단점에 대한 심층적인 이해가 부족하여 세 가지 유형의 볼 밸브를 혼동합니다. 일체형 볼 밸브는 일체형 주조 구조로 가격이 저렴하지만 압력 저항이 제한되고 유지 관리성이 거의 없습니다. 3피스 볼 밸브는 인라인 분해 및 구성품 교체를 지원하므로 열악한 작업 조건에 이상적이면서도 전체 비용이 더 높습니다. 2피스 설계는 시장 격차를 완벽하게 메웁니다. 이는 분할 밸브의 안정적인 견고성과 구조적 강성을 유지하고 일체형 밸브의 압력 결함을 보완하며 3피스 밸브의 복잡한 분해 구조를 방지합니다. 엔지니어링 포지셔닝 측면에서 보면 극한 작업 조건을 위한 전문 밸브가 아니라 대부분의 일반 유체 시스템을 위한 표준화되고 비용 효율적인 솔루션입니다. 90도 빠른 전환 및 양방향 밀봉 성능을 갖춘 전체 포트 흐름 설계를 채택합니다. 물, 기름, 일반 가스 및 약한 부식성 매체와 호환되며 PN16에서 PN40까지의 압력 등급을 포괄합니다. 안정적인 작동과 낮은 고장률로 장기간 지속적인 작동과 빈번한 유지 관리가 필요한 표준화된 파이프라인에 매우 적합합니다.

2. 2피스 플랜지 볼 밸브를 수직으로 설치할 수 있습니까?

2피스 플랜지 볼 밸브의 수직 설치는 산업 건설 분야에서 오랫동안 논란의 여지가 있는 주제였습니다. 실용적인 결론은 명확합니다. 수직 설치는 가능하지만 보편적으로 적용할 수는 없으며 작업 조건과 설치 방법에 대한 엄격한 제한이 있어 현장에서 가장 간과되는 함정 중 하나입니다. 중력 의존형 체크 밸브와 달리 2피스 볼 밸브는 사전 조여진 밸브 시트 밀봉 및 볼 회전을 사용하여 개폐를 실현합니다. 이론적으로는 구조적으로 수평 설치와 수직 설치가 모두 허용됩니다. 그럼에도 불구하고, 수직 장착은 매체 침전 및 스템 응력 편차와 같은 숨겨진 위험을 증폭시켜 밀봉 안정성과 서비스 수명을 직접적으로 손상시킵니다. 수직 설치는 작동 안정성에 영향을 주지 않고 순수, 맑은 물 및 일반 가스를 포함한 깨끗한 매체에 완벽하게 작동하며 상온 및 저압에서 작동합니다. 침전물, 고체 입자, 고점도 또는 쉬운 결정화가 포함된 매체의 경우 수직 설치를 권장하지 않습니다. 이물질은 수직 밸브 몸체 바닥에 지속적으로 침전되어 정밀 밸브 시트 표면을 마모시키고 볼 걸림, 미세 누출 및 원활하지 않은 전환을 유발합니다. 이는 수평으로 설치된 밸브에서는 거의 볼 수 없는 문제입니다. 또한 수직 설치에 대한 깨지지 않는 규칙이 있습니다. 즉, 밸브 스템을 아래쪽으로 장착하면 안 됩니다. 핸드휠과 액추에이터는 위쪽이나 옆쪽을 향해야 합니다. 아래쪽으로 설치하면 스템 패킹 영역에 매체 잔여물과 불순물이 축적되어 점진적인 부식, 외부 누출 및 수리할 수 없는 숨겨진 위험이 발생합니다.

3. 2피스 플랜지 볼 밸브의 핵심 설치 지침

후기 단계 밸브 고장의 80% 이상이 품질 결함이 아닌 비표준 설치로 인해 발생합니다. 전문적인 설치는 단순히 볼트 구멍을 정렬하고 나사를 조이는 대신 파이프라인 응력, 씰링 편차 및 중간 충격 위험을 제거하는 데 중점을 둡니다. 다음은 현장에서 검증된 핵심 운영 지침입니다.

3.1 숨겨진 마모를 방지하기 위한 파이프라인 전처리

용접 슬래그, 녹, 절단 잔해 및 기타 단단한 입자를 제거하려면 설치 전에 전체 파이프라인을 철저히 퍼지하고 세척하십시오. 투피스 볼 밸브의 밸브 시트는 고정밀 미러 씰링 구조를 채택합니다. 작은 단단한 불순물은 되돌릴 수 없는 긁힘과 영구적인 미세 누출을 유발하며, 이는 새 밸브의 단기 고장의 주요 원인입니다.

3.2 제로 응력 플랜지 정렬

플랜지 구멍을 정렬하기 위해 파이프라인을 강제로 당기거나 쥐어짜지 마십시오. 견고한 2피스 밸브 본체는 강제 응력 하에서 미세 변형되기 쉽습니다. 시스템 압력이 변동되면 변형된 밸브 본체에 밀봉이 실패하거나 균열이 생길 수도 있습니다. 균일한 압력 분포를 위해 플랜지 표면이 자연스럽게 맞고 가스켓이 중앙에 배치되도록 합니다.

3.3 대각선 및 점진적 볼트 조임

플랜지 볼트를 한 번에 한쪽을 완전히 조이는 대신 대각선으로 여러 단계로 조이십시오. 비대칭 압축은 불균형한 가스켓 응력과 미세 플랜지 변형을 유발하여 일반적인 현장 문제로 이어집니다. 즉, 저압에서는 누출이 없지만 고압에서는 명백한 누출이 발생합니다.

3.4 설치 후 전체 행정 압력 테스트

설치 후 즉시 밸브를 정식 작동 상태로 전환하지 마십시오. 완전 개방 및 완전 폐쇄 상태 모두에서 압력 테스트를 수행하여 밀봉 성능을 확인하고 막힘 또는 응력으로 인한 고착 결함을 확인하여 잠재적인 위험을 사전에 제거합니다.

3.5 충분한 운영 및 유지보수 공간 확보

밸브 스템, 핸드휠, 전기 또는 공압식 액추에이터 주위에 충분한 간격을 확보하십시오. 막힌 공간은 일상적인 전환 작업과 이후의 일상적인 유지 관리를 방해합니다.

4. 엄격히 금지된 설치 시나리오

2피스 플랜지 볼 밸브는 보편적인 안정성과 비용 이점을 제공하지만 본질적인 구조적 한계가 있습니다. 특정 시나리오에서 부적절하게 적용하면 돌이킬 수 없는 마모와 잠재적인 안전 위험이 발생할 수 있으며 이는 분명한 엔지니어링 금기 사항입니다.

4.1 빈번한 유지보수가 필요한 연속 생산 라인

2피스 볼트 체결 구조는 내부 마모 부품의 인라인 교체를 지원할 수 없습니다. 밸브 시트나 씰이 마모되면 유지 관리를 위해 전체 밸브를 제거하고 파이프라인을 분리해야 합니다. 3피스 볼 밸브가 유일한 실행 가능한 옵션인 정기적인 청소 및 부품 교체가 필요한 24시간 연속 생산 시나리오에는 적용할 수 없습니다.

4.2 미립자, 결정질 또는 고점도 매체의 작업 조건

신속한 분해와 청소를 지원하는 3피스 밸브와 달리 2피스 밸브는 내부 침전물을 제거하기 위해 쉽게 분해할 수 없습니다. 불순한 매체를 장기간 사용하면 밀봉 표면이 지속적으로 마모되고 볼 걸림이 발생하여 고장 확률이 급격히 높아집니다.

4.3 심각한 수격 현상과 빈번한 압력 변동이 있는 파이프라인

2피스 분할 구조는 일체형 밸브 및 강화 3피스 밸브에 비해 충격 저항이 낮습니다. 반복적인 수격 충격과 급격한 압력 변화로 인해 고정 볼트가 느슨해지고 사전 조임력이 약화되어 지속적인 매체 누출이 발생합니다.

4.4 장기 스로틀링 규제

2피스 플랜지 볼 밸브는 스로틀링 서비스보다는 온-오프 제어를 위해 엄격하게 설계되었습니다. 장기간 반개방 작동을 하면 밸브 시트에 고속 중간 마모가 발생하여 미러 씰링 층이 빠르게 마모되어 돌이킬 수 없는 누출이 발생합니다. 지속적인 조절이 아닌 순간적인 유량 조정만 가능합니다.

4.5 방폭 시나리오의 비표준 설치

가연성 및 폭발성 매체의 경우 정전기 제거 장치를 생략하거나 스템을 아래쪽으로 설치하면 정전기 축적 및 매체 침전이 발생하여 심각한 폭발 및 화재 위험이 발생합니다.5. 투피스에 대해 자주 묻는 질문

5. 2피스 플랜지 볼 밸브 설치에 관해 자주 묻는 질문(FAQ)

Q1: 수직 또는 수평 중 어떤 설치 방법이 더 긴 서비스 수명을 제공합니까?

불순물이 없는 깨끗한 매체의 경우 설치 자세가 수명에 거의 영향을 미치지 않습니다. 침전물이 발생하기 쉬운 매체의 경우 수평 설치가 훨씬 더 안정적입니다. 내부 불순물 침전을 효과적으로 방지하고 밀봉 표면 마모를 줄여 복잡한 작업 조건에서 선호되는 솔루션입니다.

Q2: 설치 후 밸브가 고압에서만 누출되고 저압에서는 누출되지 않는 이유는 무엇입니까?

이러한 고장의 90% 이상이 고르지 않은 볼트 조임, 개스킷 오프셋 및 풀리지 않은 파이프라인 응력으로 인해 발생합니다. 구조적 편차는 저압에서는 미미하지만 고압에서는 증폭되어 밀봉 불량으로 이어집니다. 볼트를 대각선으로 다시 체결하고 파이프라인 응력을 제거하면 문제를 해결할 수 있습니다.

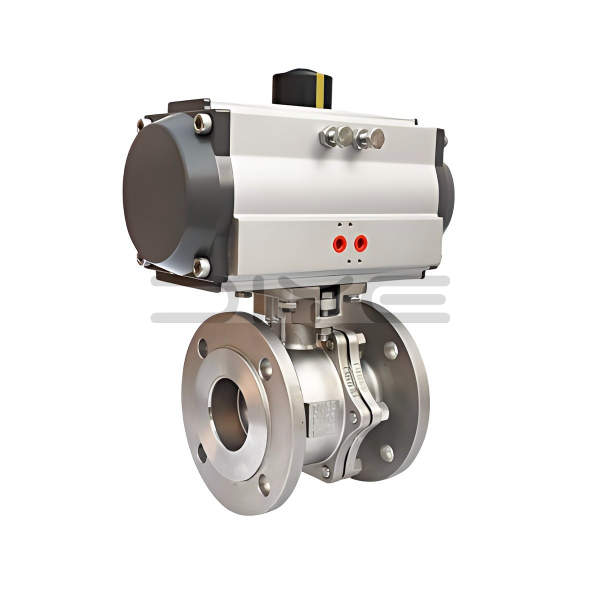

Q3: 2피스 플랜지 볼 밸브가 자동 액추에이터와 일치할 수 있습니까?

예. 표준 하이 플랫폼 2피스 플랜지 볼 밸브는 전기 및 공압식 액추에이터와 완벽하게 호환됩니다. 원격 자동 제어를 지원하며 자동화된 유체 파이프라인을 위한 비용 효율적인 옵션입니다.

Q4: 새로 설치된 밸브의 막힘 원인은 무엇입니까?

일반적인 원인으로는 배관 불순물로 인한 씰링 표면 스크래치, 강제 플랜지 정렬로 인한 미세 변형, 압력 완화 시운전 부족 등이 있습니다. 이는 제품 품질 문제가 아닌 일반적인 설치 오류입니다.

Q5: 2피스 플랜지 볼 밸브와 3피스 플랜지 볼 밸브 중에서 선택하는 방법은 무엇입니까?

유지 관리 빈도가 낮고 비용 관리가 요구되는 기존 작업 조건에 맞게 2피스 볼 밸브를 선택하십시오. 가혹한 부식 환경, 쉽게 오염되는 매체 및 인라인 유지 관리가 필요한 연속 생산 시스템에는 3피스 볼 밸브를 선택하십시오. 둘 사이에 절대적인 우월성은 없으며 오직 시나리오 기반 적합성만 있습니다.

결론

2피스 플랜지 볼 밸브의 핵심 엔지니어링 가치는 대부분의 일반적인 산업용 유체 시나리오에 대한 탁월한 적응성에 있습니다. 안정적인 구조, 성숙한 성능 및 제어 가능한 비용을 통해 현대 산업 파이프라인의 기본이자 핵심 구성 요소가 되었습니다. 대부분의 밸브 고장은 고유한 제품 결함이 아닌 작동 조건 불일치 및 비표준 설치로 인해 발생합니다. 구조적 장단점, 설치 경계 및 적용 금기에 대한 철저한 이해를 통해 엔지니어는 고정 관념의 설치 실수를 방지하고 장기적인 작동 안정성을 극대화하며 전체 유지 관리 비용을 절감하고 최종적으로 산업용 유체 시스템의 안전하고 효율적이며 지속 가능한 작동을 실현할 수 있습니다.
