3PC 플랜지 볼 밸브

DIYE VALVE는 중국의 선진 산업 제조 시스템에 뿌리를 둔 3PC 플랜지 볼 밸브 전문 수출 및 제조 공장입니다. 우리는 전체 생산 공정에 걸쳐 엄격한 품질 관리를 고수하며, 전 세계 고객에게 안정적인 성능과 적시 납품을 보장하기 위해 완전한 주조, 가공 및 테스트 장비를 갖추고 있습니다.

제품 구조 및 핵심 기능

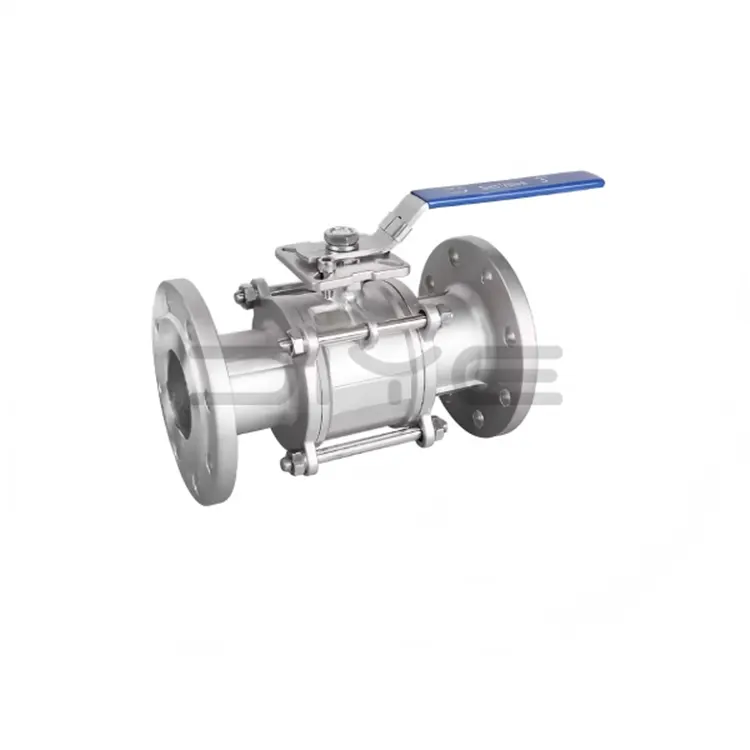

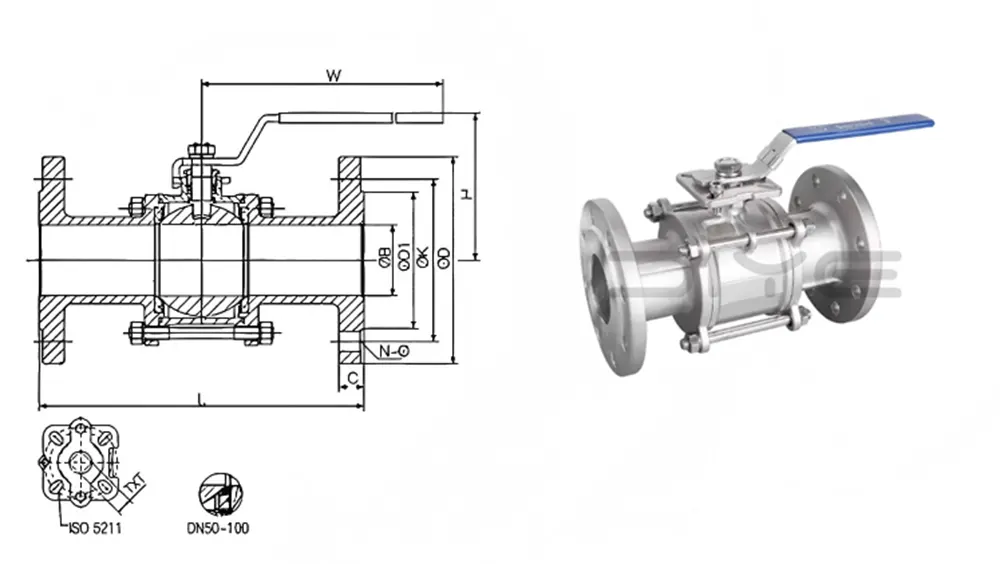

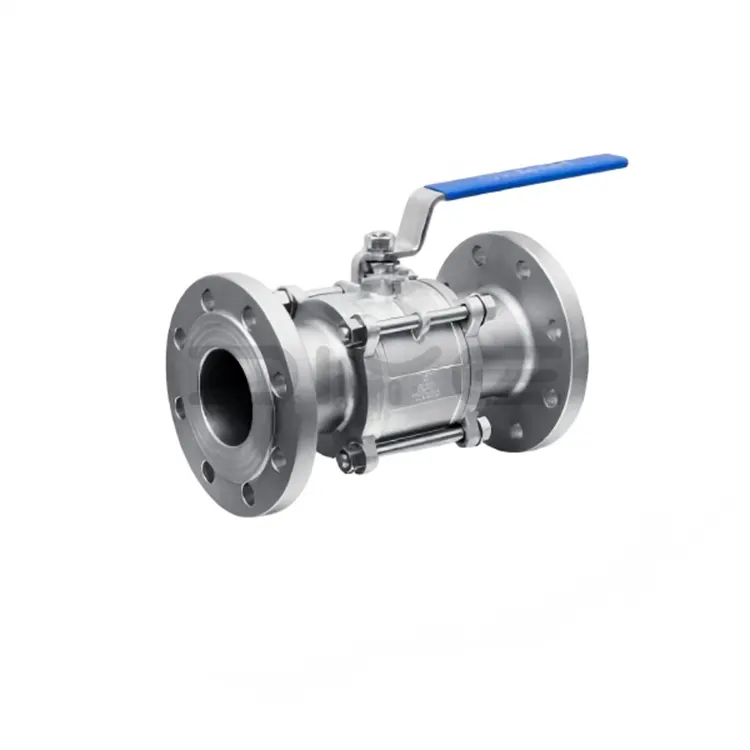

3PC 플랜지형 볼 밸브는 3부분 분할 설계가 특징입니다. 밸브 몸체는 중앙 본체와 좌우 플랜지 엔드 캡으로 구성되어 있으며, 304/316/316L 스테인레스 스틸을 단조 및 정밀 가공하여 제작하여 내식성, 내압성, 내열성이 우수합니다.

핵심 성능 이점

1. 90° 회전으로 낮은 유동 저항으로 신속한 개폐가 가능합니다.

2. 양방향 누출 방지 밀봉을 위해 고성능 PTFE 개스킷을 사용합니다.

3. 온라인 분해 및 유지 관리가 가능하여 서비스 수명이 길어집니다.

4. 수동, 웜기어, 공압, 전기의 4가지 구동 방식과 호환됩니다.

5. GB, ANSI, JIS, DIN 등 국제표준을 만족합니다.

작동 원리

1. 개방 과정: 3PC 플랜지 볼 밸브 구동 장치가 밸브 스템과 볼을 회전시킵니다. 볼의 관통 구멍이 파이프라인과 일치하면 밸브가 완전히 열려 유체가 원활하게 흐를 수 있습니다.

2. 폐쇄 과정: 밸브 스템이 볼을 90° 회전시켜 볼의 관통 구멍을 파이프라인과 정렬합니다. 볼의 견고한 부분이 유체 통로를 완전히 차단하여 안정적인 차단을 실현합니다. 이 시점에서 밸브는 완전히 닫힙니다.

3. 밀봉 메커니즘: 고정밀 가공 볼은 PTFE 밀봉 링과 정확하게 일치하여 다양한 작동 조건에서 안정적인 양방향 밀봉을 보장합니다.

응용

3PC 플랜지 볼 밸브는 물, 증기, 오일, 가스, 산, 알칼리 및 부식성 유체를 포함한 다양한 매체에 적합합니다. 이는 석유화학, 식품 및 음료, 제약, 수처리, HVAC, 제지 및 야금 산업에서 널리 사용됩니다.

품질 보증 및 인증:

1.공인인증서

ISO 9001, CE, EAC, GOST 및 API 6D/607과 같은 권위 있는 인증을 보유하고 있어 유럽, 미국, CIS, 중동 및 동남아시아의 프로젝트 접근 요구 사항을 직접 충족합니다.

2. 전체 프로세스 테스트

원료 스펙트럼 분석, 1.5배 정격 압력 수압/공기압 테스트, 밀봉 성능 테스트, ≥100,000개폐 수명 테스트, 배송 전 100% 제품 인증 보장.

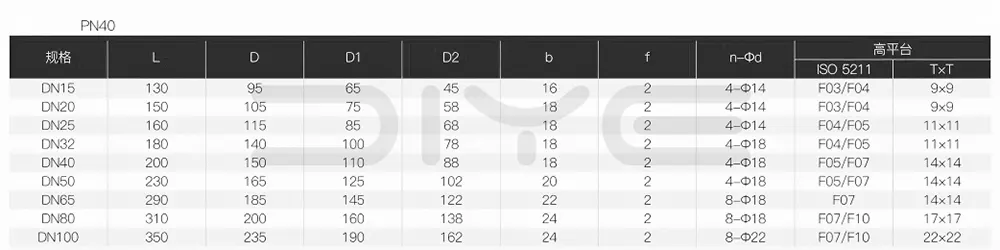

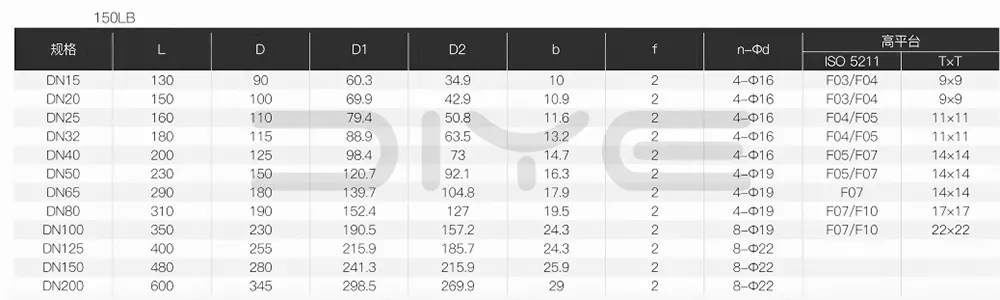

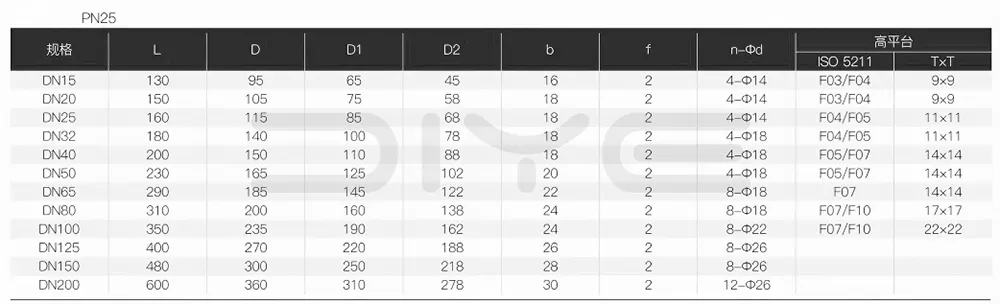

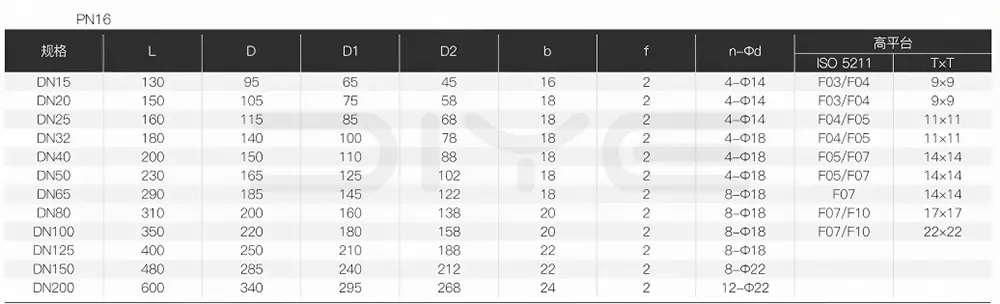

기술적인 매개변수

지원 및 맞춤 서비스

1. 원스톱 공급: 밸브, 액추에이터, 플랜지, 개스킷 및 볼트의 전체 세트를 제공하여 해외 조달 및 설치 프로세스를 단순화합니다.

2. 유연한 사용자 정의: 스레드 표준(NPT/BSP/G/BSPT 등), 압력 등급, 재료 선택, 씰, 비표준 크기, 특수 인터페이스, 플랫폼 수정, 외관 인쇄, 로고 사용자 정의 등을 조정하여 다양한 프로젝트 요구 사항을 한 번에 충족할 수 있습니다.

자주 묻는 질문

Q: 3PC 플랜지 볼 밸브용 씰링 재료를 선택하는 방법은 무엇입니까?

A: 1. PTFE(F4): 범용 소프트 씰, 작동 온도 -20℃ ~ 200℃, 뛰어난 밀봉 성능과 내식성을 특징으로 합니다.

2. 강화 PTFE: 고온 응용 분야(250℃ 이하)에 적합합니다.

3. 메탈 씰(하드 씰): 고온(600℃ 이하), 고압 및 입자 함유 매체용으로 설계되었습니다.

Q: 3PC 플랜지 볼 밸브의 씰 교체 주기는 어떻게 됩니까?

A: 1. 소프트 씰(PTFE): 유리한 작업 조건에서 1-2년; 부식성 또는 고온 작업 조건에서는 3~6개월로 단축됩니다.

2. 금속 씰: 실제 마모 ​​조건에 따라 3~5년.
