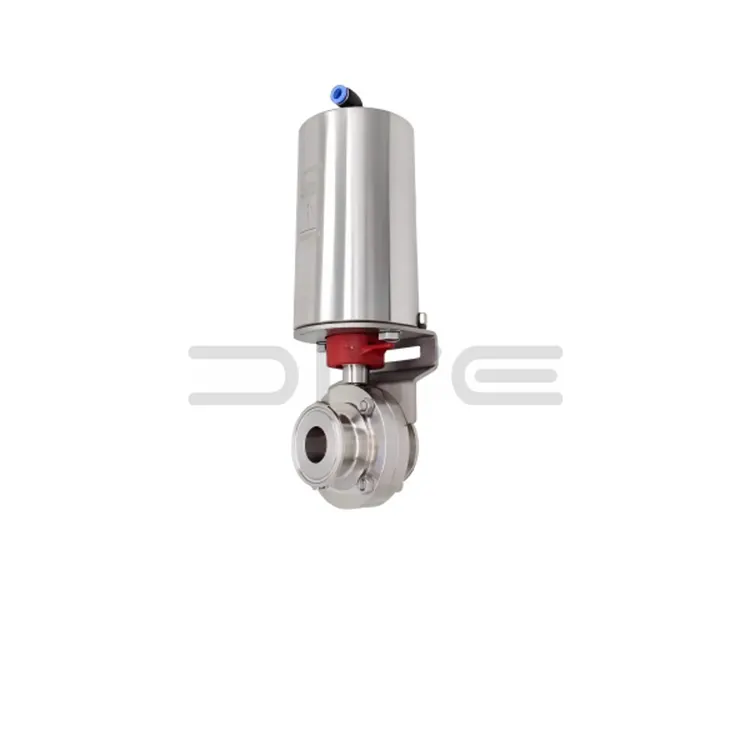

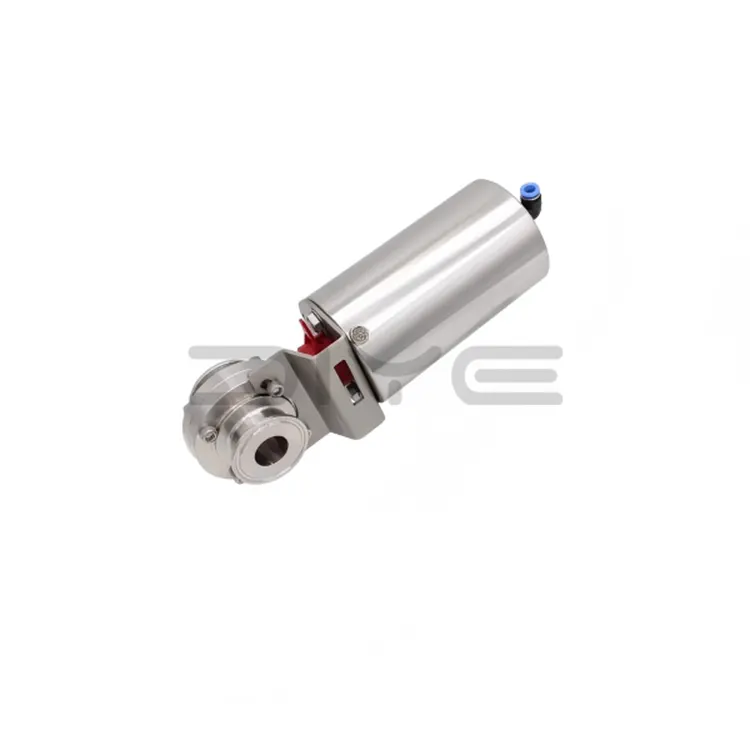

공압식 위생 버터플라이 밸브

DIYE VALVE 공압식 위생 버터플라이 밸브는 당사 공장에서 독립적으로 개발 및 제조되었습니다. 이는 위생 유체 배관 시스템의 자동화된 생산 시나리오를 위한 고성능 핵심 제어 구성 요소입니다. 중국에서 제작된 이 제품은 엄격한 품질 관리 표준을 준수하고 고급 공압 제어 기술과 위생 구조 설계를 통합하여 식품, 음료, 제약 및 생물학 산업의 엄격한 위생 요구 사항을 충족합니다.

밸브는 공압식 액추에이터를 핵심 전원으로 사용하며 위생적인 ​​버터플라이 밸브 본체와 완벽하게 일치합니다. 신속하고 원격이며 자동으로 미디어를 열고 닫을 수 있어 파이프라인 운영 효율성과 안정성이 향상됩니다. 사각지대 없는 구조는 배지 잔류물과 박테리아 성장을 방지하고 안정적인 밀봉으로 배지 누출이 전혀 발생하지 않도록 보장하며 신속한 대응 능력은 자동화 생산 라인의 동적 조정 요구 사항에 맞춰 위생 산업의 CIP(Clean-in-Place) 및 SIP(Sterilize-in-Place) 요구 사항을 완벽하게 준수합니다.

핵심 작동 원리

공압식 위생 버터플라이 밸브의 공압식 액츄에이터는 밸브 스템을 구동하여 밸브 디스크를 회전시켜 밸브를 열고 닫습니다. 공기가 액추에이터의 한쪽으로 들어가면 피스톤을 밀어 밸브 스템이 회전하여 개폐 동작이 완료됩니다. 액추에이터 구조에 따라 복동식과 단동식의 두 가지 모드로 제공됩니다.

- 복동식 액츄에이터: 양쪽에서 흡기 및 배기를 교대로 수행하면 밸브 디스크가 정방향 및 역방향으로 회전합니다. 빈번한 개폐가 필요한 시나리오에 적합하며 안정적인 작동과 강력한 적응성을 제공합니다.

- 단동식 액추에이터: 한쪽은 공기 흡입구로 구동되고, 다른 쪽은 공기 공급 중단 시 자동 재설정을 위해 스프링 힘에 의존합니다. 이는 안전한 파이프라인 작동을 보장하고 공기 공급 시스템 고장 시 잠재적인 안전 위험을 방지합니다.

또한 밸브 개폐 각도는 액추에이터를 통해 유연하게 조정할 수 있습니다. 일부 모델은 0°에서 90°까지의 무단계 조정을 지원하여 기본 파이프라인 개폐 제어와 미세한 흐름 조절 요구 사항을 모두 충족하고 다양한 생산 시나리오에 적응합니다.

선택적인 공압식 액추에이터 및 액세서리

1. 선택적인 공압식 액츄에이터

- 단동식 액추에이터: 스프링 재설정 기능이 장착되어 공기 공급 중단 시 자동으로 원래 위치로 복귀하여 높은 안전성 보호 기능을 제공하며 높은 안전 요구 사항이 있는 시나리오에 적합합니다.

- 복동식 액추에이터: 이중 공기 공급원으로 구동되어 부드럽고 안정적인 개폐 동작과 높은 내구성을 제공합니다. 연속 생산 라인과 같은 빈도가 높은 작업 시나리오에 적합합니다.

2. 어울리는 액세서리

- 공압삼중항 : 필터, 감압밸브, 루브리케이터로 구성되어 공급공기 중의 불순물을 필터링하고, 공기압을 안정시키며, 액츄에이터를 윤활시켜 수명을 연장시키며, 밸브의 안정적인 작동을 보장합니다.

- 솔레노이드 밸브 : 공기 공급을 제어하여 원격 밸브 개폐가 가능하며 중앙 제어 시스템과의 통합이 용이하고 자동화가 향상됩니다.

- 포지션 트랜스미터: 밸브 개폐 상태에 대한 실시간 피드백을 제공하여 중앙 제어 시스템에 의한 실시간 모니터링이 가능하고 제어 가능한 생산 프로세스를 보장합니다.

- 리미트 스위치: 밸브 디스크의 과도한 이동을 방지하여 기계적 손상을 방지하고 밸브 구조를 보호합니다.

- 핸드휠 메커니즘: 비상 수동 작동에 사용됩니다. 공기 공급 장애가 발생한 경우에도 밸브를 열고 닫을 수 있어 생산 연속성을 보장합니다.

DIYE 밸브 소개

중국산 공압식 위생 버터플라이 밸브의 전문 제조업체이자 공급업체인 DIYE VALVE는 완벽한 R&D, 생산, 판매 및 애프터 서비스 시스템을 보유하고 있으며 글로벌 고객에게 고품질 제품과 세심한 서비스를 제공하기 위해 최선을 다하고 있습니다.

우리는 영어, 러시아어, 아랍어 및 기타 언어에 능통한 전문 대외 무역 및 기술 팀을 보유하고 있으며 제품 선택, 설치, 시운전 및 유지 관리에 관한 질문에 답변하기 위해 24시간 온라인 지원을 제공하고 다국어 설치 및 유지 관리 매뉴얼을 제공합니다. 우리 공장에서는 엄격한 품질 검사 프로세스를 구현하여 원자재 선택부터 제품 배송까지 모든 단계를 엄격하게 제어하여 모든 밸브가 고품질 표준을 충족하는지 확인합니다.

해외 고객이 직면한 예비 부품 조달 문제를 해결하기 위해 씰, 공압 3중 장치, 솔레노이드 밸브 등 일반적으로 사용되는 예비 부품을 제공하여 물류 주기를 크게 단축하고 조달 비용을 절감합니다. 또한 전체 밸브 장치에 대해 12개월 보증을 제공하고 취약한 부품에 대해 6개월 보증을 제공합니다. 보증 기간 동안 사람이 원인이 아닌 오작동은 무료로 수리되어 해외 고객의 사용자 경험을 포괄적으로 보장합니다.

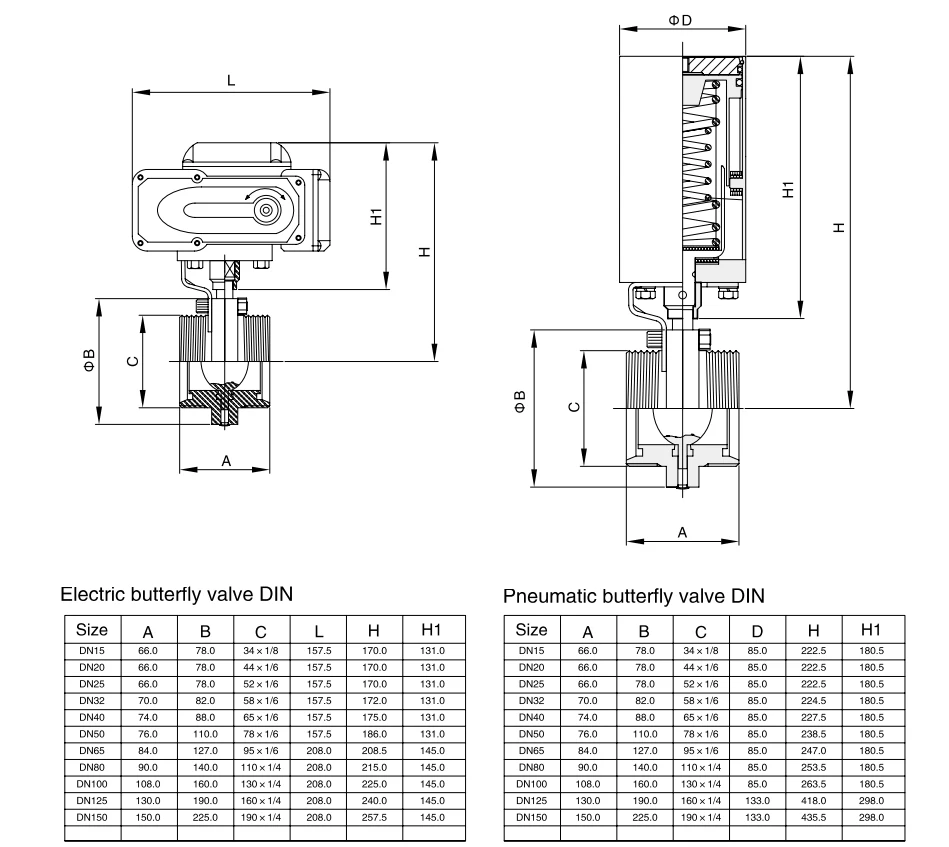

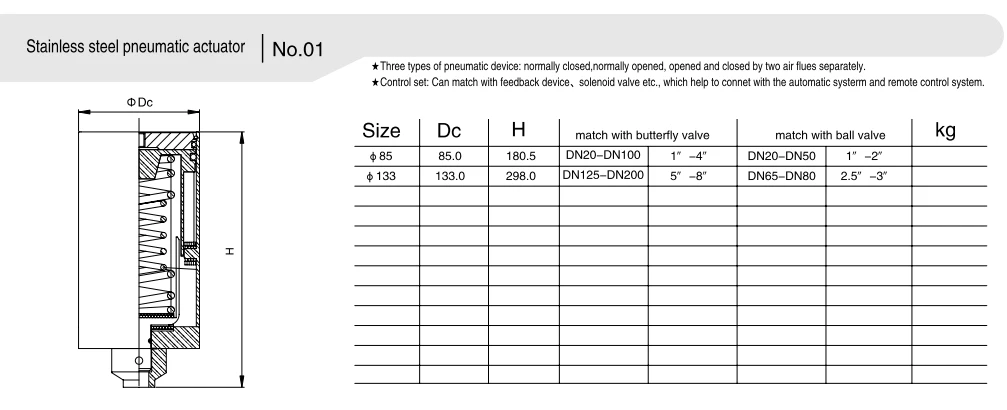

기술적인 매개변수

FAQ

Q: 위생 공압 버터플라이 밸브에 사용할 수 있는 공압 액추에이터 유형과 이를 선택하는 방법은 무엇입니까?

A: 주류 유형은 안전 요구 사항과 작업 조건의 작동 빈도에 따라 선택되는 단동식 및 복동식 공압식 액츄에이터입니다. ① 복동식 액츄에이터: 이중 공기 공급원에 의해 구동되며 밸브는 빠른 응답으로 안정적으로 열리고 닫힙니다. 자동 생산 라인 및 고주파 작동을 포함한 기존의 위생 작업 조건에 적합하며 온-오프 제어를 위해 외부 공기 공급원을 장착해야 합니다. ② 단동식 액츄에이터: 한쪽의 공기 흡입구에 의해 구동되고 공기 손실 후 자동으로 재설정(개방/폐쇄)되는 스프링 복귀 구조를 갖추고 있어 높은 안전성과 보호 성능을 가지며 매체가 가연성, 독성 및 부식성이 있는 고위험 위생 작업 조건에 적합하며 공기 공급원 고장 후 파이프라인 안전 위험을 효과적으로 방지할 수 있습니다.

Q: 위생 공압식 버터플라이 밸브에는 어떤 액세서리가 필요합니까? 핵심 액세서리의 기능은 무엇입니까?

A4: 기본 필수 A: 필요에 따라 액세서리 + 옵션 액세서리, 핵심 액세서리 및 기능은 다음과 같습니다. ① 공압식 3중 장치(필터 + 감압 밸브 + 오일 미스트 장치): 필수, 공기 소스 불순물 필터링, 공기 공급 압력 안정화, 액추에이터 내부 부품 윤활, 액추에이터 수명 연장; ② 솔레노이드 밸브: 선택적으로 공기 공급원의 온오프를 원격으로 제어하고 밸브의 자동 중앙 집중식 개폐를 실현하며 중앙 제어 시스템의 연결에 적합합니다. ③ 위치 피드백 장치: 밸브의 개방 및 폐쇄 상태(열림/닫힘/중립)에 대한 선택적인 실시간 피드백으로 파이프라인 작동의 원격 모니터링을 용이하게 합니다. ④ 핸드휠 메커니즘: 선택 사항으로 공기 공급원에 문제가 발생하면 밸브를 수동으로 작동할 수 있어 비상 작업 조건에 적합합니다. ⑤ 리미트 스위치: 옵션으로 밸브 디스크가 스트로크 이상으로 회전하는 것을 방지하고 밸브 본체와 씰을 보호합니다.

Q: 위생 공압 버터플라이 밸브에 대한 공기 소스 압력 요구 사항은 무엇입니까? 현장 비표준 공기 공급원에 적응할 수 있습니까?

A: 기존의 적응형 공기 공급원 압력은 0.4~0.8MPa이며 이는 산업 일반 표준 공기 압력이며 대부분의 현장 공기 공급 조건에 적합합니다. 현장 공기 공급원이 비표준 압력(0.4MPa 미만 또는 0.8MPa 초과)인 경우 맞춤형 적응형 공압 작동기를 제공할 수 있으며 감압 밸브/부스터 밸브를 장착하여 공기 압력을 조정하여 현장 공기 공급 시스템을 추가로 변환하지 않고도 밸브가 정상적으로 열리고 닫히도록 할 수 있습니다.
