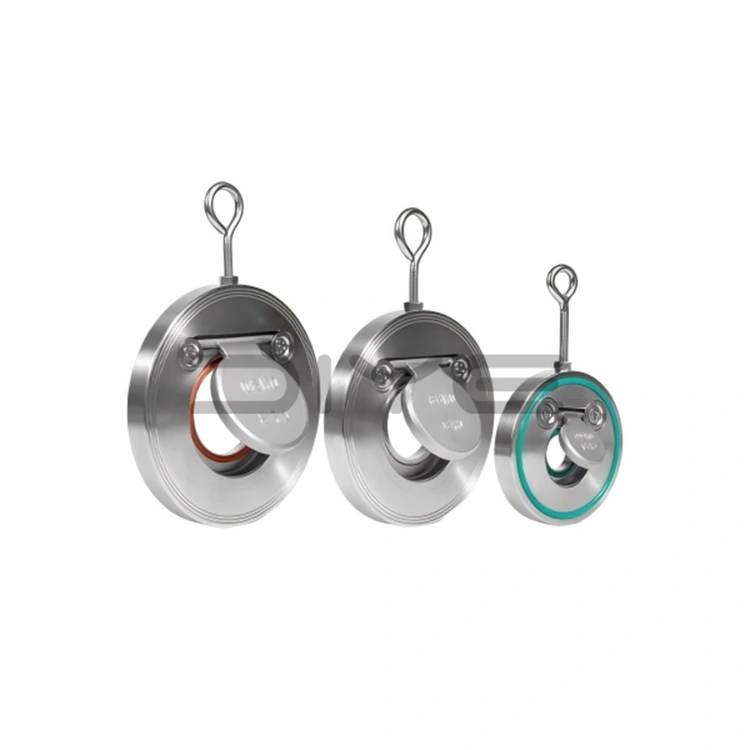

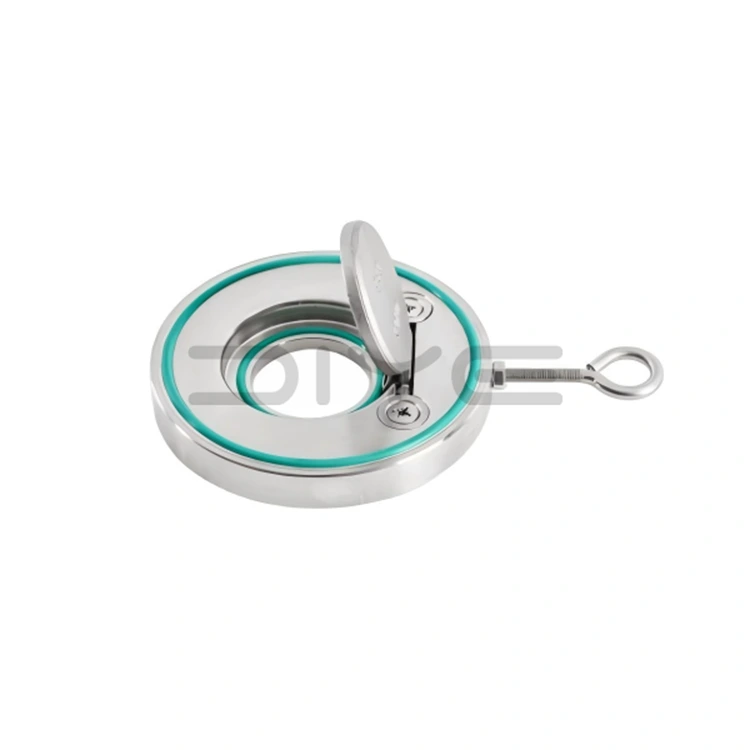

H74 단일 디스크 체크 밸브

DIYE VALVE H74 싱글 디스크 체크 밸브는 초박형, 콤팩트한 웨이퍼형 구조를 특징으로 하며 경량 설계와 효율적인 작동이 핵심 장점입니다. 이 밸브는 추가 플랜지가 필요하지 않으며 연결을 위해 두 플랜지 사이에 직접 클램핑할 수 있으므로 설치 공간이 크게 절약되고 자재 비용이 절감됩니다. 매끄러운 내부 흐름 채널 설계는 흐름 저항을 최소화하여 효율적인 미디어 전송을 보장하고 에너지 소비를 줄입니다.

H74 단일 디스크 체크 밸브는 단일 디스크 스윙 밸브 설계를 특징으로 합니다. 밸브는 매체의 전방 추력에 따라 자동으로 열립니다. 펌프가 정지하거나 역류가 발생하면 밸브 디스크의 무게와 내부 스프링의 도움으로 펌프가 빠르게 닫힙니다. 이 설계는 민감한 개폐를 보장하고 수격 현상의 영향을 최소화하며 역류를 안정적으로 방지하여 펌프와 다운스트림 장비를 보호합니다.

씰링 시스템 및 적용 적응성

DIYE VALVE는 다양한 작동 조건을 충족하기 위해 H74 모델에 대해 두 가지 고성능 씰링 방법을 제공합니다.

1. 소프트 씰(EPDM/NBR)

주변 온도의 정수 시스템, HVAC 애플리케이션 및 일반 비부식성 유체 파이프라인에 적합한 제로 누출 성능을 달성합니다.

2. 금속 하드 씰(304/316 스테인레스 스틸)

우수한 고온 및 고압 저항성을 보유하여 증기 시스템 및 고온 미디어 전송 시나리오에 이상적입니다.

H74 싱글 디스크 체크 밸브는 304 및 316L 스테인레스 스틸과 같은 고품질 재료를 사용하여 제조되므로 물, 오일, 약산 및 알칼리 용액, 해수를 포함한 다양한 매체에 적합합니다. 우수한 내식성과 내구성을 자랑합니다.

품질 보증 및 맞춤화 기능

모든 DIYE VALVE H74 단일 디스크 체크 밸브는 엄격한 국가 및 산업 표준에 따라 정밀하게 제조됩니다. 우리는 높은 밸브 디스크 맞춤 정확도와 연결 핀의 원활한 회전을 보장하기 위해 전체 생산 공정에 걸쳐 엄격한 품질 관리를 구현합니다. 각 제품은 공장에서 출고되기 전에 포괄적인 공장 압력 테스트를 거쳐 안정적인 성능과 장기적인 신뢰성을 보장합니다.

우리는 표준 사양의 정기적인 재고를 유지하고 개별 고객 요구를 충족시키기 위해 전문적인 비표준 맞춤 서비스도 제공합니다. 안정적인 제품 품질과 유연한 공급 능력을 갖춘 DIYE VALVE는 글로벌 고객의 인정을 받아 중국 제조의 우수한 품질을 국제 밸브 시장에 성공적으로 홍보했습니다.

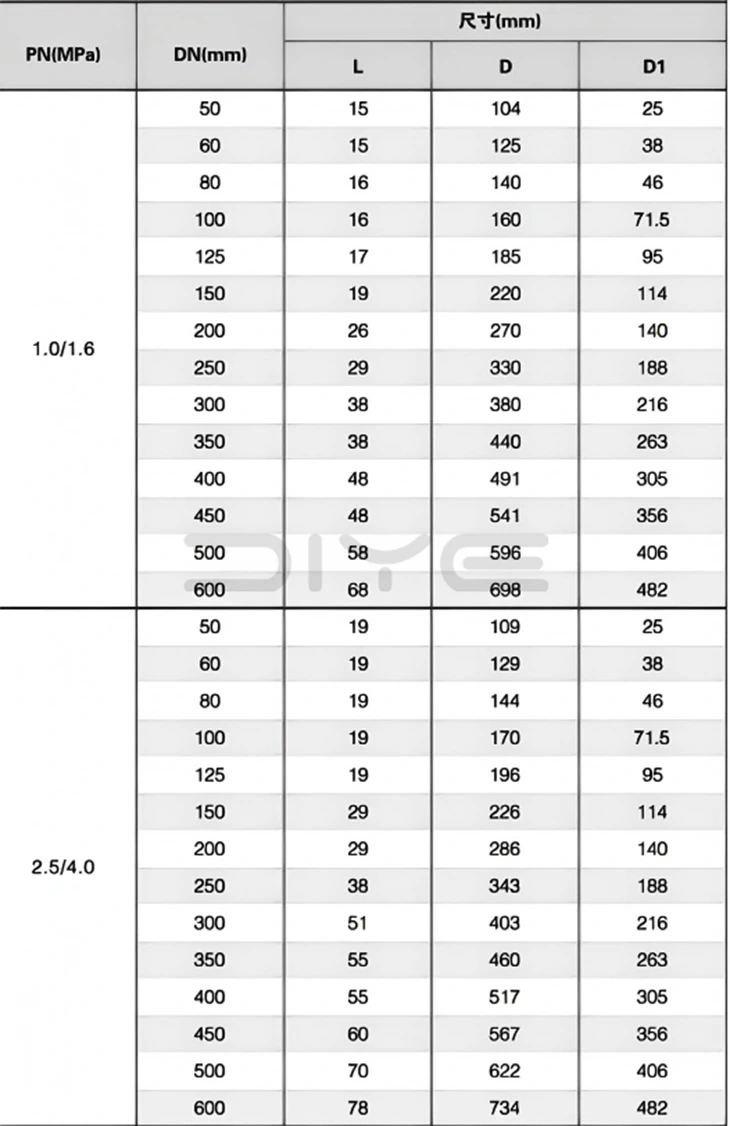

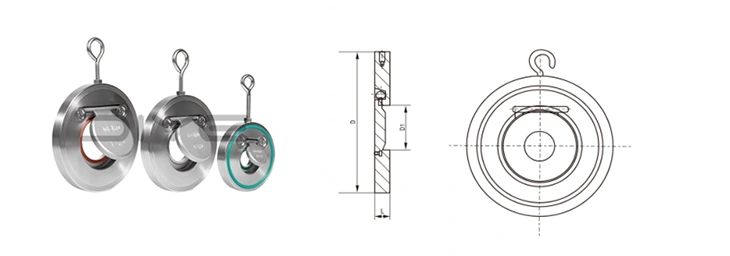

기술 도면

산업 응용

H74 단일 디스크 체크 밸브는 여러 산업 부문에서 널리 사용됩니다.

1. 급수 및 배수 시스템

2. 방화배관

3. 전력설비

4. 화학 가공 산업

5. 산업용 수처리 장비

6. 난방, 환기 및 공조(HVAC) 시스템

7. 석유화학공학

8. 해양공학과

탁월한 성능, 컴팩트한 디자인, 신뢰할 수 있는 품질을 갖춘 DIYE VALVE H74 시리즈는 전 세계적으로 현대식 배관 시스템에서 선호되는 유체 제어 솔루션이 되었습니다.
