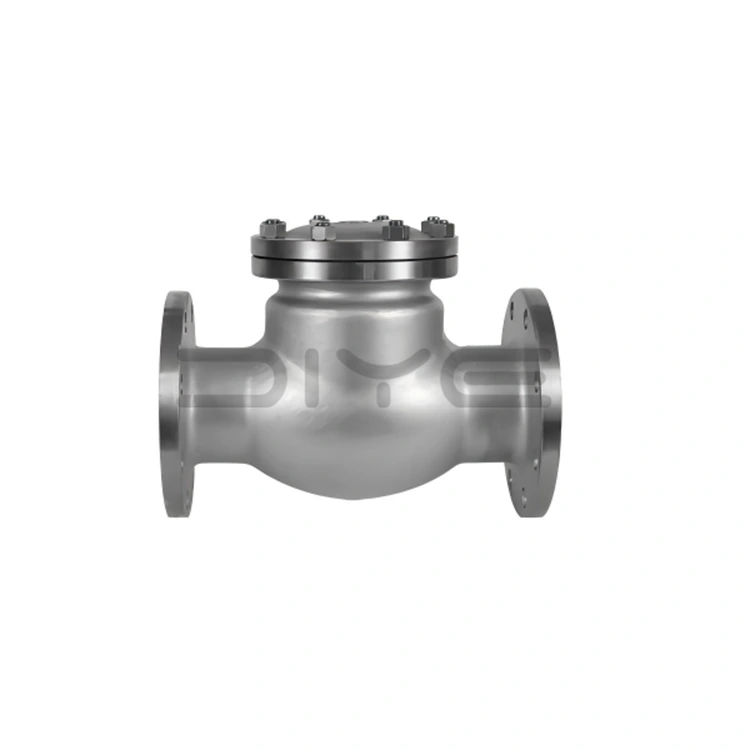

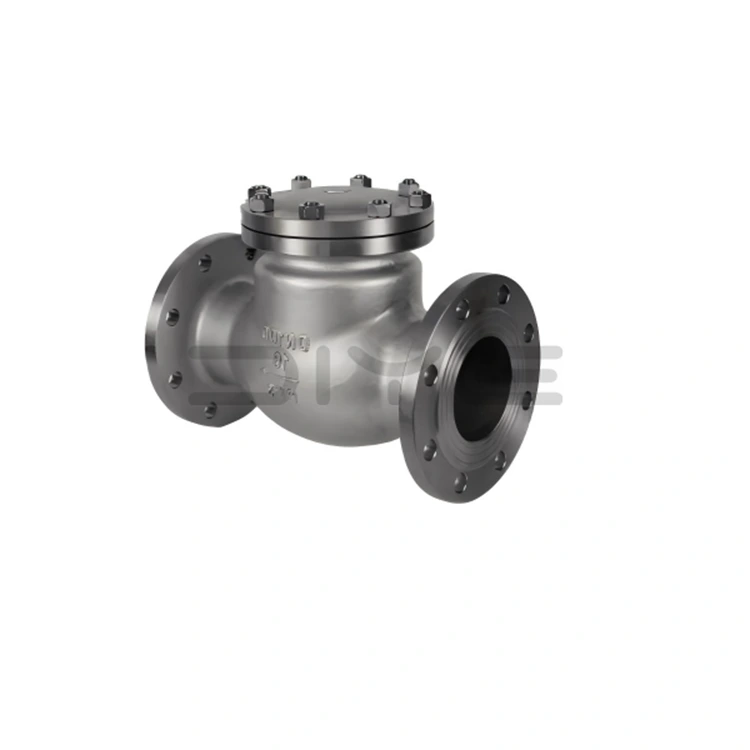

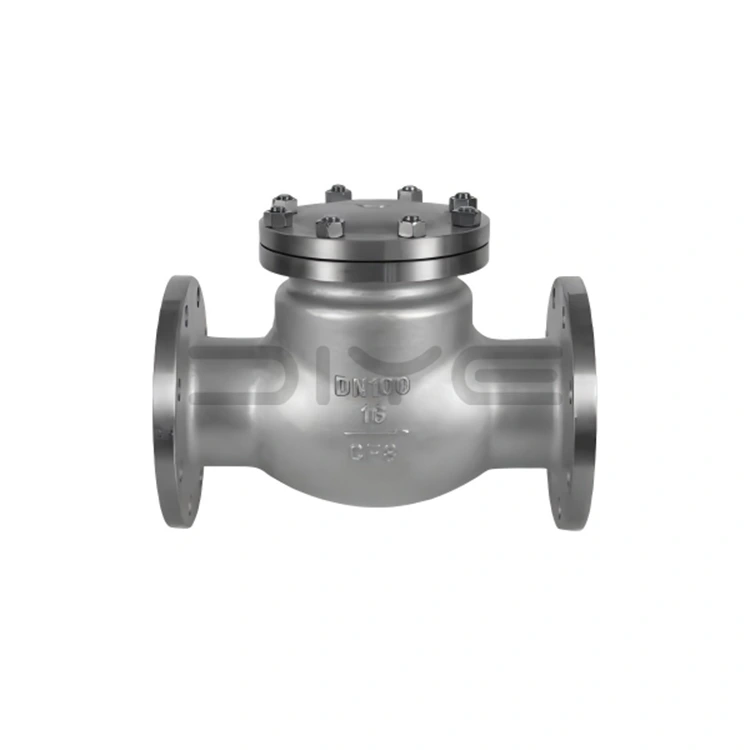

DIN 스윙 플랜지형 체크 밸브

DIYE DIN 스윙 플랜지형 체크 밸브는 DIN 3356, DIN 3202 및 DIN EN 1092-1을 포함한 핵심 독일 표준을 완벽하게 준수하는 정밀 설계된 자동 밸브입니다. 밸브는 매체의 압력에 따라 자동으로 작동하므로 외부 액추에이터가 필요하지 않습니다. 이는 역류로 인한 치명적인 결과를 방지하고 중요한 파이프라인 인프라를 보호하는 안정적이고 유지 관리가 필요 없는 메커니즘을 제공합니다.

작동 원리 및 주요 기능

1. 자동운전

DIN 스윙 플랜지 체크 밸브 밸브 디스크는 앞으로 흐르는 매체의 압력 하에서 자유롭게 열립니다. 시스템이 정지하거나 감압되거나 역류 경향이 발생하면 밸브 디스크는 자체 무게와 역류 배압으로 인해 즉시 닫힙니다.

2. 핵심보호 기능

- 역류 방지: 단단한 밀봉을 형성하여 매체의 역류를 방지합니다.

- 수격 완화: 유압 충격을 흡수하여 파이프라인과 장비에 가해지는 압력을 크게 줄입니다.

- 시스템 보호: 역압력 충격으로 인한 손상으로부터 펌프, 압축기, 압력 ​​용기 및 열교환기를 보호합니다.

설계 특징 및 기술 매개변수

1 연결 방법 및 표준

DIN 표준 플랜지 연결을 사용하여 설치 및 유지 관리가 단순화됩니다. 구조적 길이는 DIN 3202 표준을 엄격하게 준수합니다.

2 폭넓은 적용성과 다양성

DIN 스윙 플랜지형 체크 밸브는 DN15에서 DN1000까지의 전체 직경 범위를 포괄합니다. 압력 등급에는 PN10, PN16, PN25, PN40, PN63 및 PN100이 포함되며, 저압 배관 네트워크부터 고압 산업 공정 시스템까지 다양한 요구 사항을 충족합니다.

3 우수한 구조

세심하게 설계된 흐름 채널은 압력 손실을 최소화합니다. 고정밀 밀봉 표면은 압력 변동 및 다양한 매체 조건에서도 견고하고 안정적인 밀봉을 보장합니다.

4. 미디어 호환성

물, 증기, 석유 제품 및 다양한 산성, 알칼리성 및 부식성 매체에 적합합니다.

응용 시나리오 및 시장 범위

당사의 DIN 스윙 플랜지 체크 밸브는 유럽 및 전 세계의 독일 표준 배관 시스템에서 선호되는 제품으로, 다음과 같은 여러 까다로운 산업에서 안정적인 단방향 흐름 제어를 보장합니다.

1. 석유화학 및 화학가공산업

2. 발전산업(화력 및 원자력)

3. 야금 및 광산업

4. 도시 상하수도 산업

5. HVAC, 가스 및 해양 공학

6. 국제 유럽 표준 수출 엔지니어링 프로젝트

제조 및 품질 보증

1. 전문 자격 및 경험: DIYE VALVE는 깊은 산업 전문 지식을 활용하여 모든 DIN 체크 밸브 사양의 대량 생산을 달성하여 안정적이고 신뢰할 수 있는 품질을 보장합니다.

2. 권위 있는 표준 준수: 모든 밸브는 독일 표준 재료, 정밀 단조 공정을 사용하고 엄격한 압력 테스트를 거칩니다.

3. 무결성 보증: 우리는 모든 주문에 대해 완전한 재료 테스트 보고서(MTR)와 공장 압력 테스트 데이터를 제공하여 전체 프로세스에 걸쳐 완전한 추적성과 규정 준수를 보장합니다.

4. 맞춤형 솔루션: 표준 제품 외에도 특수 재료 및 비표준 크기를 사용하여 맞춤형 밸브 서비스를 전문적으로 제공하여 복잡한 유럽 및 국제 엔지니어링 프로젝트에 대한 원스톱 공급 솔루션을 제공합니다.

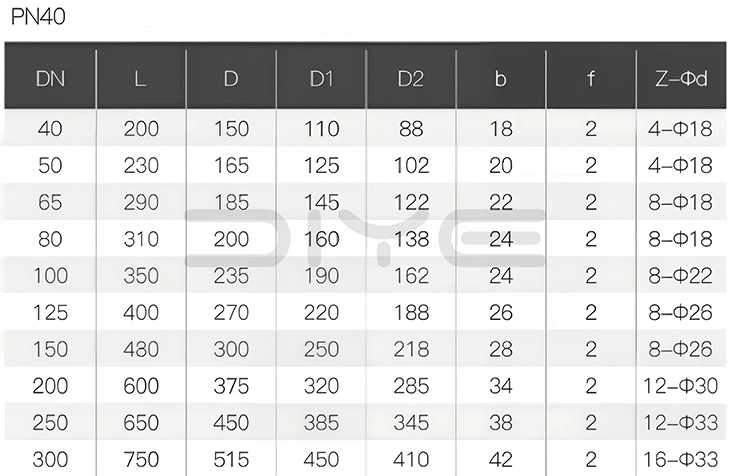

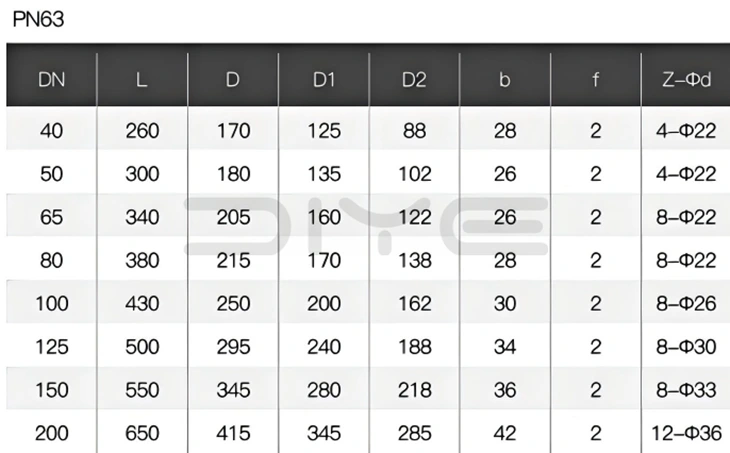

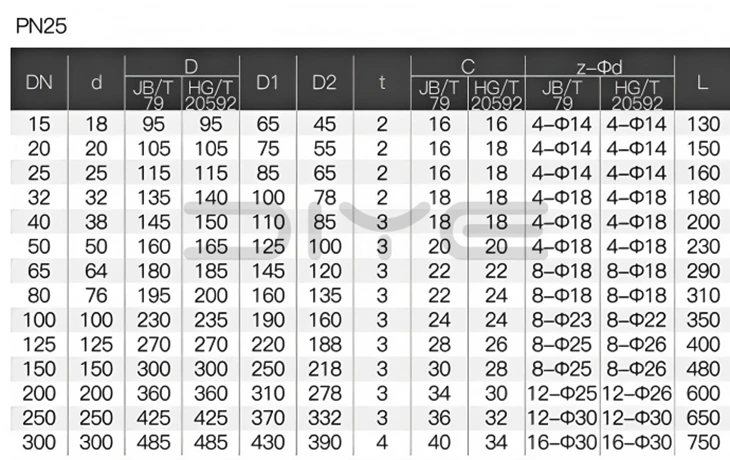

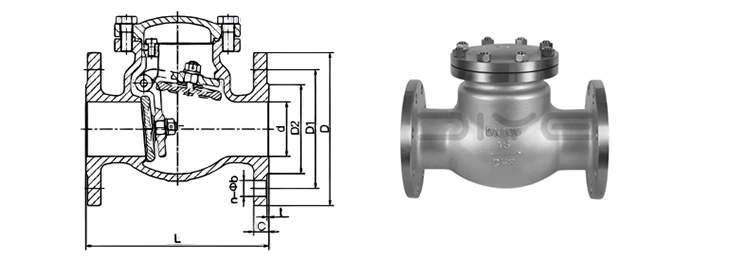

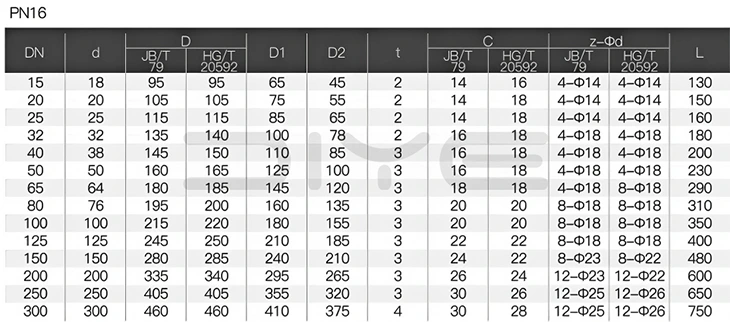

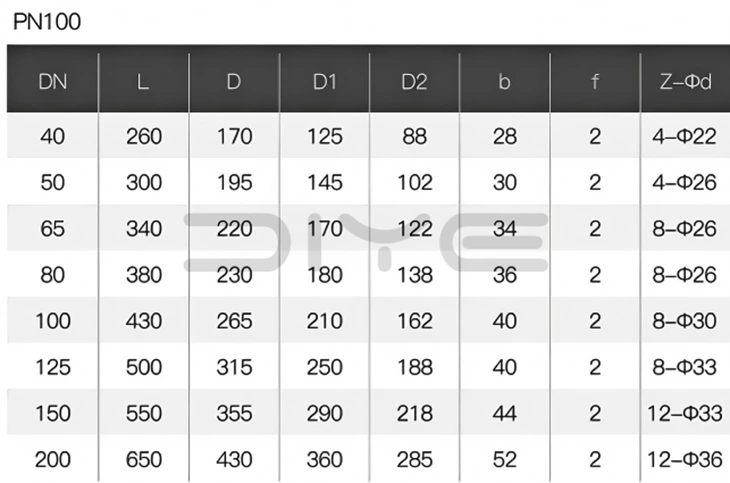

기술 도면

FAQ

Q: DIN 스윙 플랜지형 체크 밸브는 어떤 핵심 표준을 준수합니까?

A: 주로 DIN 3205, DIN 3206, DIN 3207, DIN 3351 및 DIN 3352를 따릅니다. 플랜지 연결의 경우 DIN EN 1090 / DIN EN 1091 / DIN EN 1092를 구현하여 독일 표준 파이프라인, 플랜지 및 개스킷과의 완벽한 일치 및 상호 교환성을 보장합니다.

큐:플랜지 체크 밸브를 설치할 때 주의해야 할 사항은 무엇입니까?

A: 밸브 본체의 흐름 방향 화살표를 확인하고 매체 흐름 방향에 따라 엄격하게 설치하십시오. 거꾸로 설치하면 흐름이 완전히 막혀 체크 기능이 상실됩니다.

큐:플랜지 체크 밸브에서 항상 비정상적인 소음과 진동이 발생하는 이유는 무엇입니까?

A: 이는 대부분 엘보 가까이 설치되거나 과도한 유속 또는 밸브 디스크가 스톱에 미치는 영향으로 인해 발생합니다. 직관 단면을 늘리거나 천천히 닫히는 구조로 전환하거나 파이프라인 유속을 조정하는 것이 좋습니다.

Q:독일 표준 DIN 체크 밸브 전체 세트를 제공할 수 있습니까?

A: Diye는 소스 제조업체로서 모든 크기의 DIN 스윙 플랜지 체크 밸브를 제조합니다. 독일 표준에 따라 가공, 압력 테스트 및 마킹을 엄격하게 수행합니다. 우리는 전체 재료 보고서 및 공장 압력 테스트 데이터를 제공하고 특수 구경 및 특수 재료의 맞춤화를 지원합니다.
