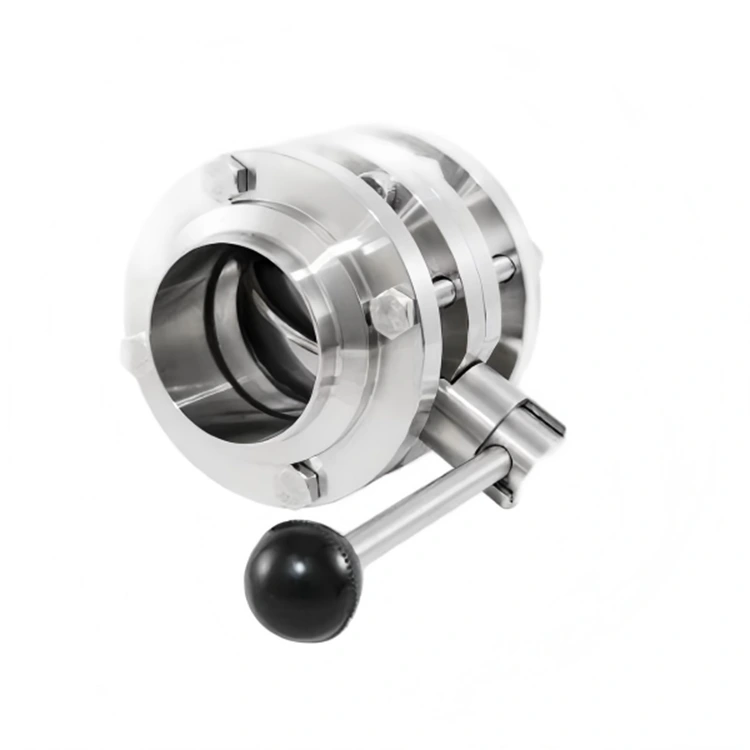

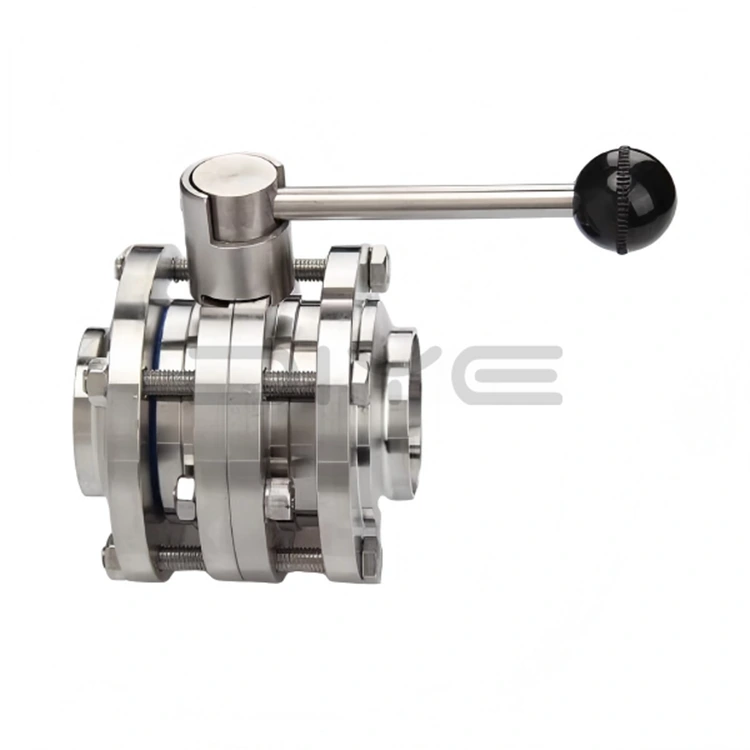

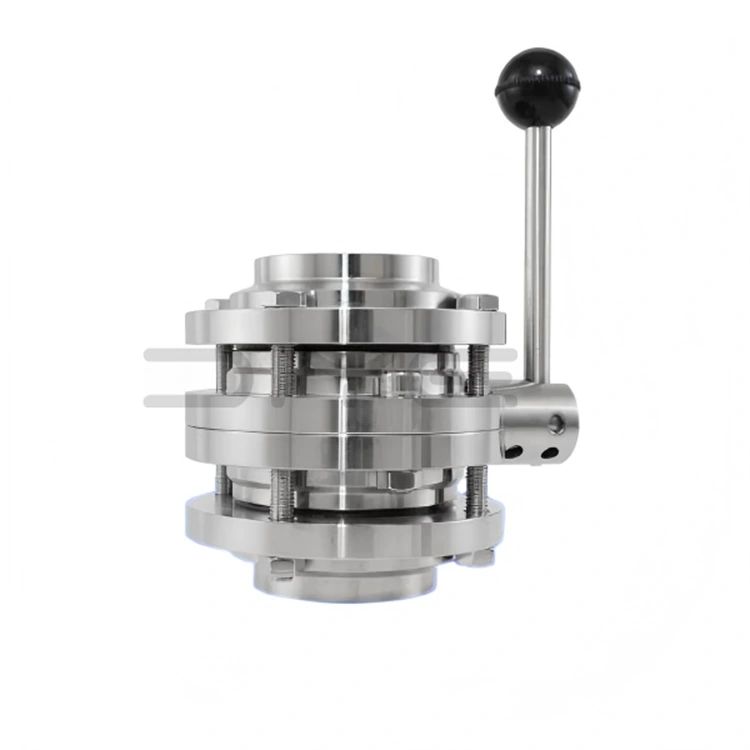

위생용 3피스 버터플라이 밸브

위생 3피스 버터플라이 밸브는 중앙 ​​밸브 본체, 양쪽에 있는 2개의 연결 플랜지 또는 클램프, 내부 밸브 디스크, 스템 및 씰로 구성된 고전적인 분할 3피스 구조를 특징으로 합니다. 일체형 버터플라이 밸브에 비해 가장 큰 장점은 완전 분해입니다. 유지보수 및 청소 시 전체 파이프라인을 분해할 필요가 없습니다. 양쪽 끝의 클램프나 볼트를 풀기만 하면 취약한 부품을 철저히 청소, 소독 및 교체할 수 있어 가동 중지 시간과 유지 관리 비용이 크게 줄어듭니다.

정밀 제조 및 위생 표준

위생 3피스 버터플라이 밸브는 프리미엄 SUS304(1.4301) 또는 SUS316L(1.4404) 스테인레스 스틸을 사용하는 고정밀 CNC 가공 기술을 사용하며 가공 공차는 ±0.01mm 이내로 제어됩니다. 내부 표면과 외부 표면 모두 경면 연마되어 있으며 내부 벽 거칠기는 Ra≤0.4μm(필요에 따라 정밀도가 높아질 수 있음)로 위생적인 ​​데드 코너가 제거됩니다. GMP 및 EHEDG 표준을 충족하며 CIP 온라인 세척 및 SIP 고온 증기 멸균을 지원합니다.

우수한 재료 및 밀봉 성능

1. 밸브 본체/디스크 재질: SUS304 또는 SUS316L 스테인레스 스틸, 부식 방지 및 내구성.

2. 밀봉 재료: 완벽한 밀봉을 위해 정밀 가공된 FDA 인증 식품 등급 EPDM, 실리콘(SI) 또는 PTFE.

3. 밀봉 등급: 클래스 VI, 양방향 누출 제로, 매체 누출 및 교차 오염 제거.

4. 표면 처리: 전해 연마 또는 기계적 연마, Ra≤0.8μm(최대 Ra≤0.4μm), 세척이 쉽고 잔여물이 없습니다.

기술적인 매개변수 및 맞춤화 서비스

1. 공칭 직경: DN10~DN150(1/2"~6")

2. 공칭 압력: PN10/16(1.0/1.6MPa)

3. 작동 온도: -30℃~+150℃(실링 재료에 따라 다름)

4. 작동 방법: 수동 다중 위치 핸들(개폐를 위한 90° 회전, 조절 가능한 흐름); 자동 제어를 위한 공압/전기 액추에이터 옵션

5. 연결 방법: 클램프, 플랜지, 스레드(맞춤형)

6. 표준: 3A, DIN, SMS, ISO, IDF, GB/T 2238 준수

품질 보증

중국의 신뢰할 수 있는 위생 3피스 버터플라이 밸브 제조업체인 DIYE VALVE는 전체 생산 공정을 엄격하게 제어합니다. 원자재는 도착 시 스펙트럼 분석을 거치고 완제품은 창고를 떠나기 전에 압력 테스트, 밀봉 테스트 및 청결도 테스트를 거쳐 안정적이고 신뢰할 수 있는 제품 성능을 보장합니다.

맞춤형 솔루션

우리는 비표준 크기, 특수 연마 정밀도 및 맞춤형 연결 방법을 포괄하는 맞춤형 서비스를 제공합니다. 우리 엔지니어링 팀은 고객의 요구 사항을 결합하여 국제 표준을 충족하는 맞춤형 솔루션을 제공할 것입니다.

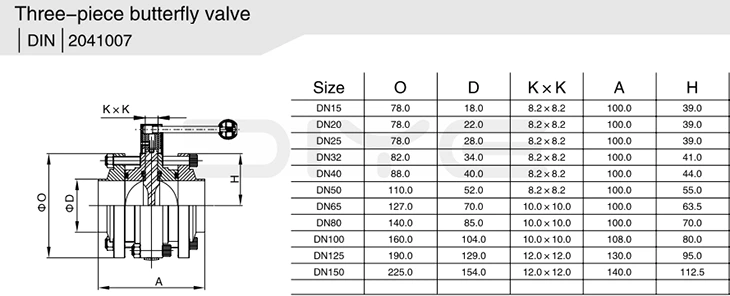

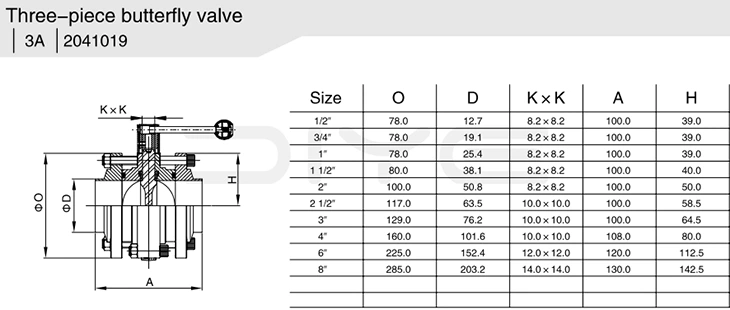

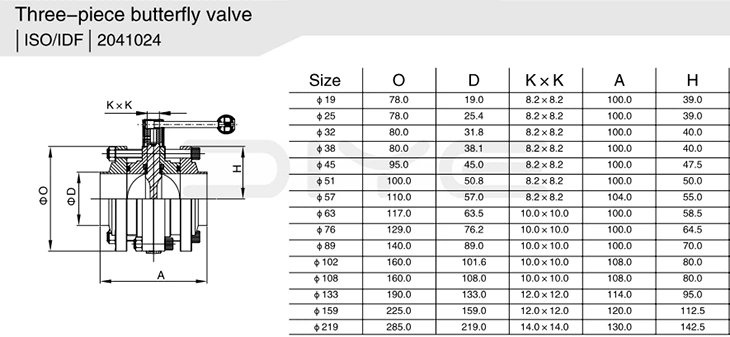

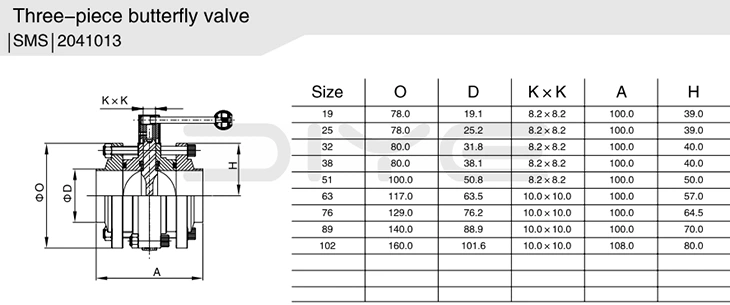

기술적인 매개변수
