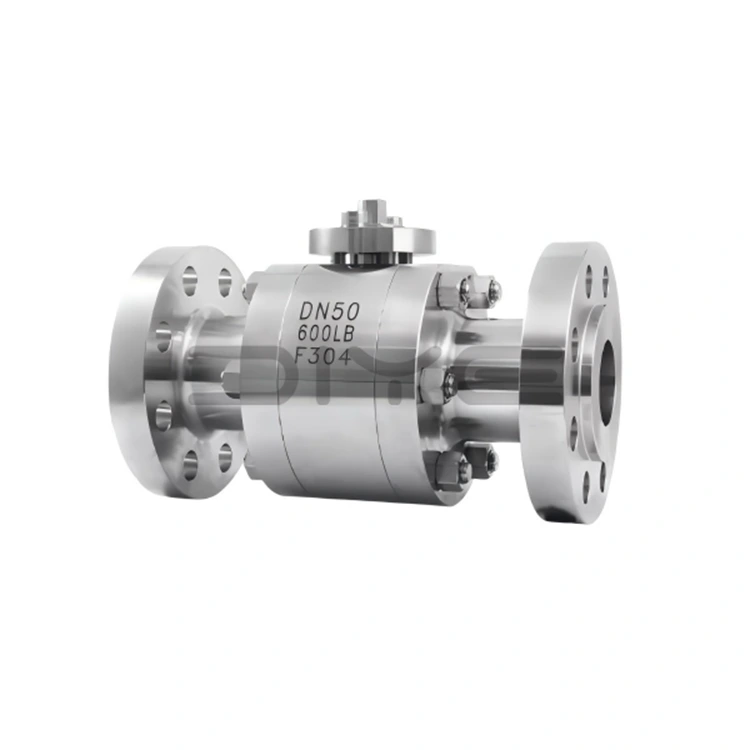

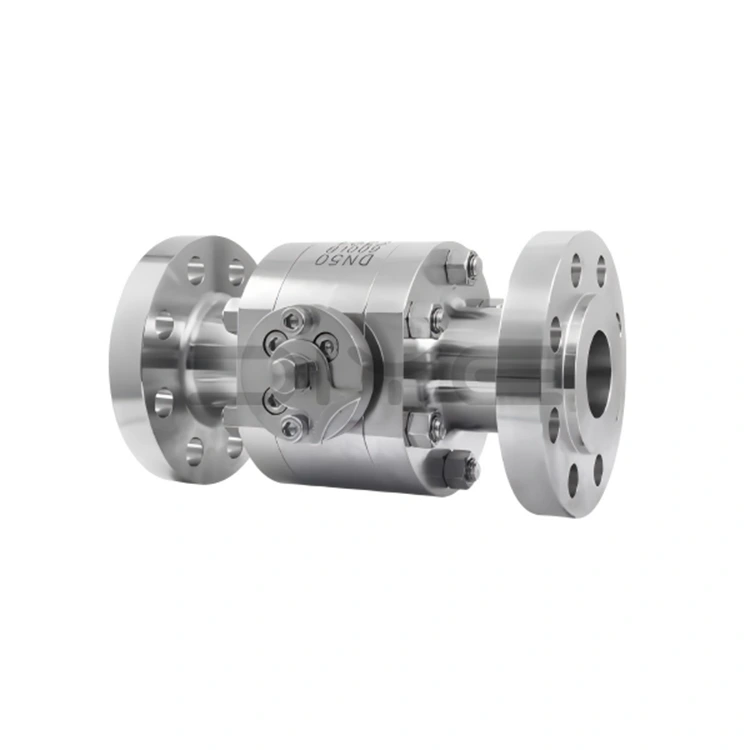

단조 강철 고압 플랜지 볼 밸브

DIYE VALVE의 단조강 고압 플랜지형 볼 밸브 시리즈는 제품 성능이 글로벌 엔지니어링 요구 사항을 충족하는지 확인하기 위해 여러 국내 및 국제 표준에 따라 엄격하게 설계, 제조 및 테스트되었습니다.

- 설계 및 제조 표준: GB/T 12237, API 608, ISO 17292, EN 1983:2013

- 플랜지 연결 표준: JB/T79.1~79.4, ANSI B16.5, GB/T 9113

- 구조적 길이 규격 : ASME B16.10

- 테스트 표준: GB/T 13927, ISO 5208

표준 공칭 직경: DN10~DN300(1/4"~12"), 압력 등급: 클래스 150~클래스 600(PN10~PN100); 2500LB 및 PN400과 같은 맞춤형 고압 비표준 사양을 사용할 수 있으며 공칭 직경은 고객 도면에 따라 조정되어 다양한 고압 파이프라인 요구 사항에 맞게 조정할 수 있습니다.

핵심 제품 장점

1. 고품질 단조 소재, 안정적인 성능

단조 강철 고압 플랜지 볼 밸브의 주요 재료는 고품질 단조 강철로, 특히 다음과 같은 다양한 가혹한 작업 조건에 적합합니다.

- 탄소강 단조품(WCB/A216-WCB): 구조적 강도가 높아 기존의 비부식성 고압 조건(예: 일반 산업용 석유 및 가스 파이프라인)에 적합합니다.

- 스테인레스 스틸 단조품(F304/F316L): 304 소재는 가벼운 부식에 강하며 일반 고압 화학물질, 수처리 및 기타 조건에 적합합니다. 316L 소재는 몰리브덴이 첨가되어 내식성과 내산화성이 크게 향상되어 산, 알칼리, 황 함유 매체, 해수 등 부식성이 높은 환경에 적합합니다. 고압 부식 조건에서의 서비스 수명은 일반 탄소강 볼 밸브의 3-5배입니다.

- 특수강 단조품(예: 35CrMoA): 극한의 고압 및 특수 작업 조건에 맞게 맞춤화되어 안정적인 재료 지원을 제공합니다.

2. 안전하고 내구성이 뛰어난 고성능 액세서리

단조 강철 고압 플랜지 볼 밸브의 모든 액세서리는 고압 특수 재료로 만들어져 밸브의 전반적인 안정성과 안전성을 보장합니다.

- 밸브 스템: 2Cr13/A246-416 등 내마모성, 내식성 단조품으로 제작되었으며 질화 표면 처리되어 비틀림 강도가 뛰어납니다. 백 씰 구조를 갖춘 하단 장착형 설계로 밸브 스템의 탈락 및 매체 누출을 방지합니다.

- 볼트: 35CrMoA/A193-B7 고압 특수 볼트를 사용하여 고강도 및 풀림 방지 특성을 제공하며 고압 조건에 적합합니다.

- 씰 : PTFE, PPL, 불소 고무 등 고압 특수 소재로 제작되었습니다. 일부 모델은 금속 하드 씰 + 탄성 보조 씰의 3중 구조를 사용합니다. 여기서 압력이 높을수록 씰이 더 단단해지며 양방향 누출 제로를 달성하고 API 6D "누설 제로" 표준을 충족합니다.

3. 과학적 구조, 폭넓은 적응성

작동 조건에 따라 목표 구조 설계를 채택한 단조 강철 고압 플랜지 볼 밸브는 다양한 시나리오에 적합합니다.

- 플로팅 볼 구조: 작은 직경의 밸브에 적합하며 중간 압력을 사용하여 볼과 밸브 시트 사이에 꼭 맞는 것을 보장합니다. 간단한 구조, 안정적인 밀봉.

- 고정형 볼 구조: 대구경 밸브에 적합합니다. 볼은 상부 및 하부 샤프트에 의해 지지되어 개폐 시 오프셋을 방지하고 작동 토크를 감소시키며 고압에서 빈번한 작동에 적합하고 밸브 스템 마모를 줄입니다.

- 정전기 방지 및 방화 설계: 일부 모델에 장착되어 있습니다. 정전기 방지 설계는 정전기 스파크를 방지하고, 내화 설계는 씰이 소진된 후 금속 간 접촉을 통해 임시 씰링을 허용하므로 가연성 및 폭발성 고압 조건에 적합합니다.

우리의 약속

중국의 전문 제조업체 및 공급업체인 DIYE VALVE는 "품질 우선, 고객 최고"라는 철학을 고수합니다. 우리 공장은 완벽한 생산 및 테스트 시스템을 갖추고 있으며 제품 품질을 보장하기 위해 프로세스 전반에 걸쳐 엄격한 제어를 제공합니다. 또한 전문적인 기술 지원과 애프터 서비스를 제공하며, 글로벌 파트너와 장기적이고 안정적인 협력 관계를 구축해 왔습니다.

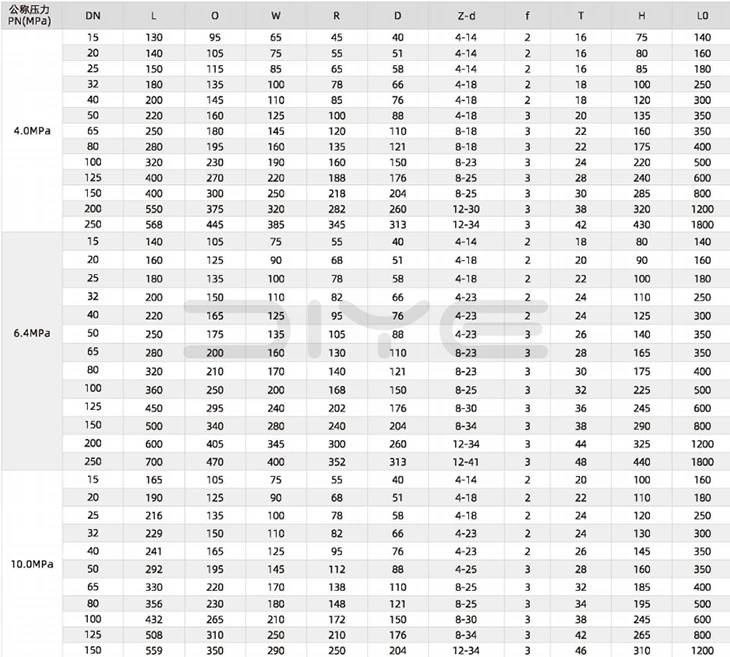

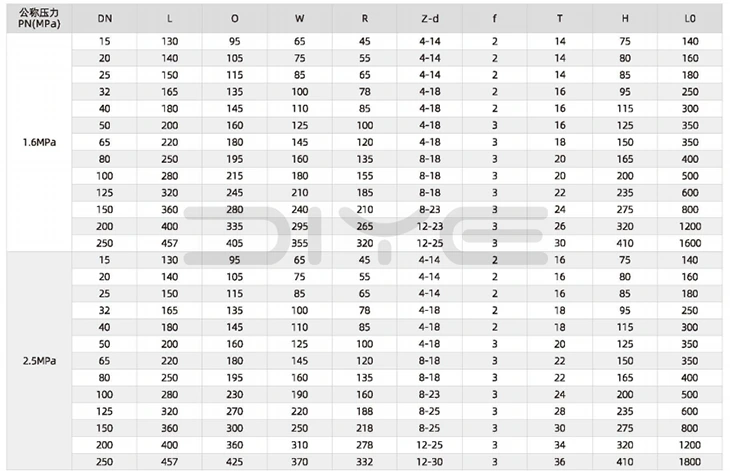

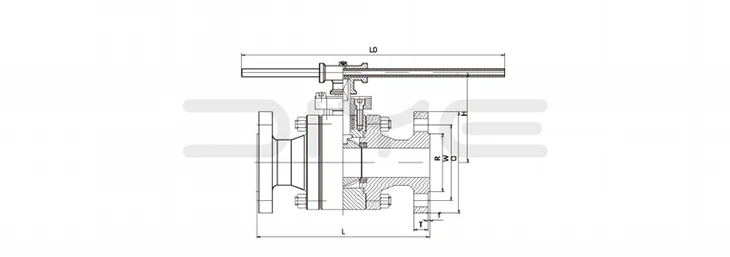

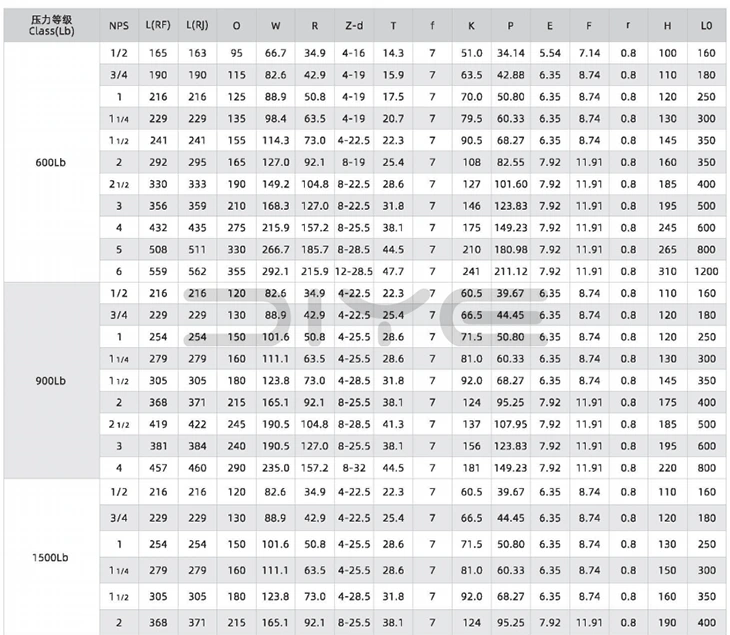

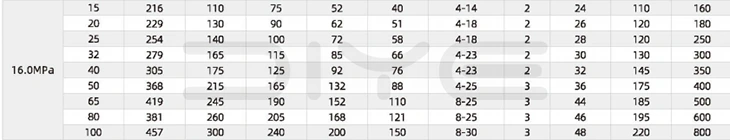

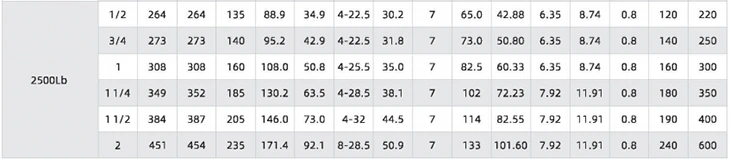

기술적인 매개변수

FAQ

Q: 단조 강철 고압 플랜지 볼 밸브는 고압에서 누출이 전혀 발생하지 않도록 할 수 있습니까?

A: 고압 작업 조건에 적합한 이중 씰링 설계를 채택합니다. ① 메인 씰링: 내장형 탄성 밸브 시트(PTFE/PPL/불소고무)와 금속 하드 씰의 조합을 채택하고 밸브 시트 뒤에 O-링이 있습니다. 중간 압력이 높을수록 밸브 시트가 볼을 더 단단하게 압축하여 양방향 누출 제로를 달성하고 API 6D "누설 제로" 표준을 충족합니다. ② 밸브 스템 씰링 : 하단 장착형 밸브 스템 + 백 씰 구조 + 다층 패킹 씰을 채택합니다. 패킹은 고압 특수 유연성 흑연 또는 PTFE로 만들어져 밸브 스템에서 매체 누출을 방지하고 고압 하에서 밸브 스템 비틀림 및 분리를 방지합니다. ③ 정전기 방지/방화 설계: 일부 모델에는 정전기 방지 스프링이 내장되어 있습니다. 씰이 연소되면 금속 간 접촉을 통해 임시 밀봉이 가능하므로 가연성 및 폭발성 매체가 있는 작업 조건에 적합합니다.

Q: 단조강 고압 플랜지 볼 밸브의 플로팅 볼 구조와 고정 볼 구조의 차이점은 무엇입니까? 구경에 따라 선택하는 방법은 무엇입니까?

A: ① 플로팅 볼 구조: 소구경(DN10~DN50)에 일반적으로 사용되며 볼에는 고정 지지대가 없으며 볼을 단면 밸브 시트에 중간 압력으로 눌러 밀봉이 이루어집니다. 구조가 간단하고 개폐 토크가 작으며 비용이 저렴하여 기존의 고압 및 소유량 작업 조건에 적합합니다. ② 고정 볼 구조: 대구경(DN65~DN300)에 일반적으로 사용되는 볼은 상부 및 하부 밸브 스템에 의해 고정적으로 지지되며 개폐 시 오프셋이 없고 강한 압력 베어링 안정성으로 고압, 대유량 및 빈번한 작동 작업 조건에 적합하여 밸브 스템 마모 및 변형의 위험을 효과적으로 줄일 수 있습니다. Diye는 고객의 요구와 작업 조건에 따라 플로팅 볼 또는 고정 볼 구조를 맞춤 설정할 수 있습니다.

Q: 고압 작업 조건에서 단조 강철 고압 플랜지 볼 밸브를 설치할 때 주요 예방 조치는 무엇입니까?

A: ① 플랜지 연결: 볼트는 35CrMoA/A193-B7과 같은 고압 특수 볼트를 사용해야 하며, 불균일한 힘으로 인한 밸브 본체 균열을 방지하기 위해 "대각선 균일 및 단계별 조임" 원리를 채택해야 하며 토크는 표준 규정을 준수해야 합니다. ② 매체 흐름 방향: 밸브 본체 흐름 방향 표시가 매체 흐름 방향과 일치하는지 확인하십시오. 풀 포트 볼 밸브의 흐름 방향에는 제한이 없습니다. ③ 설치 환경: 햇빛과 비에 옥외 노출을 피하고, 볼 코어 막힘을 방지하기 위해 설치 전에 파이프라인 불순물을 청소하십시오. ④ 압력 테스트 승인: 설치 후 현장 압력 테스트를 수행해야 합니다. 수압 시험압력은 공칭압력의 1.5배, 공기압 시험압력은 공칭압력의 1.1배입니다. 누출이 없는 경우에만 사용할 수 있습니다.
