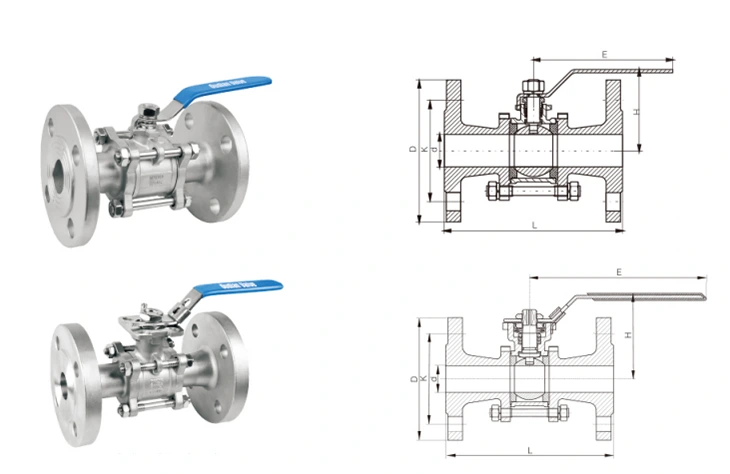

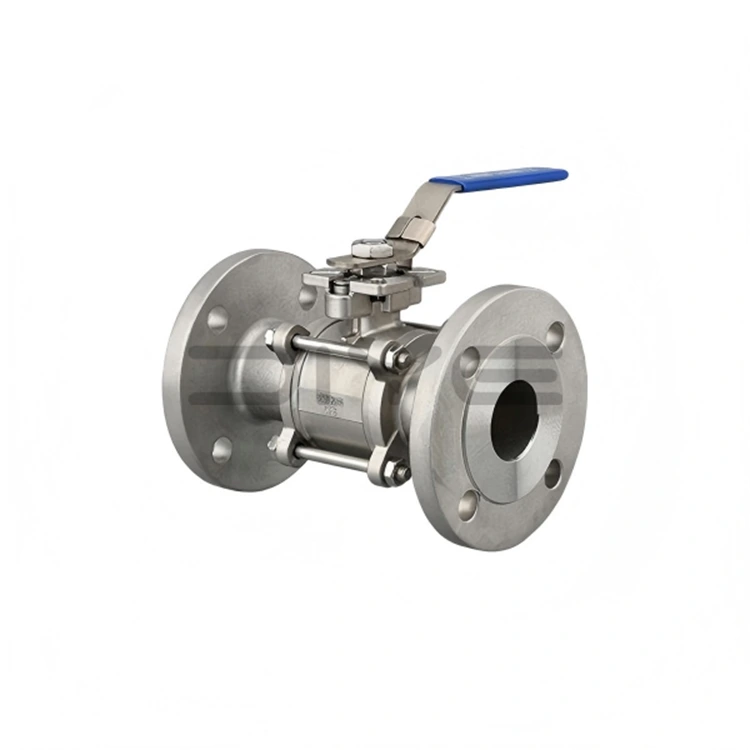

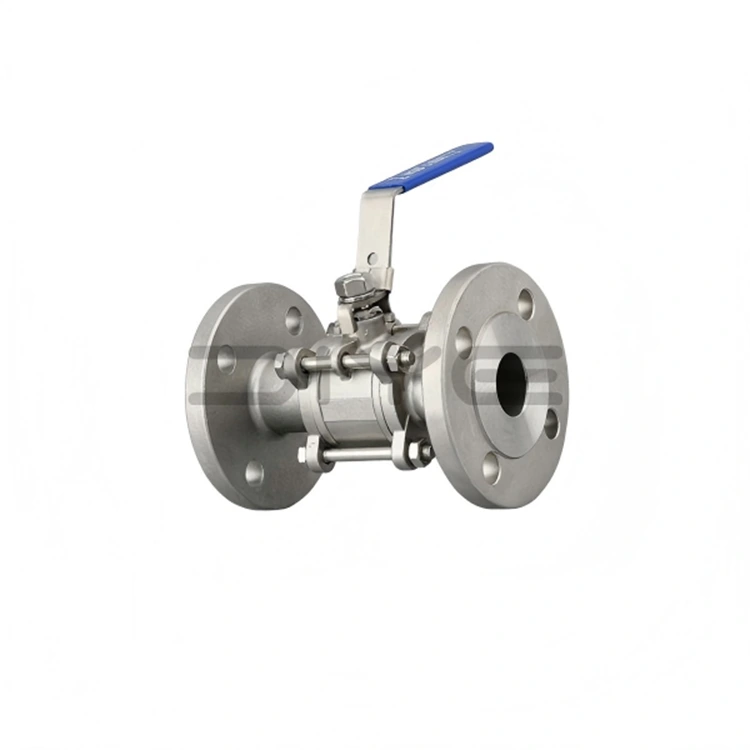

장착 패드가 있는 3피스 플랜지 볼 밸브

장착 패드가 있는 3개 플랜지 볼 밸브는 액추에이터를 직접 장착하고 인라인 유지 관리를 위해 설계되었습니다. 본체는 304 또는 316L 스테인리스강(특정 용도에 따라 주강 사용 가능)으로 구성되며, 볼트로 연결된 3피스 밸브 본체 구조와 ISO 5211 표준을 준수하는 높은 플랫폼 설계가 특징입니다. 공압/전기 자동화 제어를 지원하며 GB(중국 국가 표준), ANSI(미국 표준) 및 DIN(독일 표준) 플랜지 표준을 준수합니다. 포괄적인 품질 관리 시스템은 모든 생산 배치에서 일관된 성능을 보장합니다.

핵심 구조적 장점

1. 3피스 분리형 구조

- 왼쪽 밸브 몸체, 오른쪽 밸브 몸체, 중간 밸브 몸체(볼 코어 및 스템 어셈블리 포함)로 구성되며 볼트로 고정됩니다.

- 배관에서 밸브를 완전히 분해하지 않고도 온라인 유지보수가 가능합니다. 볼트를 풀고 중간 밸브 본체를 제거한 후 볼 코어, 씰 및 기타 내부 구성 요소를 신속하게 제거하면 쉽게 청소, 유지 관리 및 취약한 부품 교체가 가능합니다.

- 분산 응력 분포는 밸브 본체의 전체 강도를 향상시켜 중압 및 고압 파이프 라인 작동에 적합하고 밸브 본체 변형 및 누출을 효과적으로 방지합니다.

- 유지 관리를 위한 가동 중지 시간을 줄이고 유지 관리 비용을 낮추므로 자주 유지 관리가 필요한 복잡한 작동 조건에 특히 적합합니다.

2. ISO 5211 표준을 준수하는 하이 플랫폼 스템 구조

- 통합된 하이 플랫폼 상단 디자인은 ISO 5211 표준을 완벽하게 준수하므로 추가 지지대 없이 공압/전기 액추에이터를 직접 설치할 수 있습니다.

- 마운팅 패드가 있는 3피스 플랜지 볼 밸브는 하단 장착 스템 구조와 듀얼 디스크 스프링 자동 패킹 압축 설계를 특징으로 하여 스템 밀봉 성능을 최적화하고 밸브 챔버의 비정상적인 압력 증가 시 스템 배출을 방지하여 작동 안전성을 향상시킵니다.

- 일부 모델에는 정전기를 효과적으로 방출하고 정전기 축적으로 인한 안전 위험을 방지하기 위한 정전기 방지 장치가 장착되어 있어 가연성 및 폭발성 매체 응용 분야에 적합합니다.

- 자동 제어 및 원격 작동을 지원하여 조립 라인 생산 및 무인 시나리오의 운영 효율성을 향상시킵니다.

사양 및 표준

1. 크기 범위: DN10~DN200(1/4인치~8인치)

2. 플랜지 표준: GB(국내 엔지니어링 프로젝트), ANSI(북미 시장), DIN(유럽 시장)

3. 밸브 본체 재질 : 304 스테인레스 스틸, 316L 스테인레스 스틸, 주강 (작동 조건에 따라 맞춤 설정 가능)

씰링 재료 및 성능

1. 폴리테트라플루오로에틸렌(PTFE): 강한 내식성, 우수한 밀봉 효과, 온도 범위 -29℃ ~ +150℃, 저렴한 비용, 상온, 압력 및 미립자가 없는 매체 조건에 적합하며 가장 널리 사용되며 양방향 제로 누출 밀봉을 달성할 수 있습니다.

2. 폴리페닐렌 설파이드(PPL): 마운팅 패드가 있는 3pc 플랜지 볼 밸브, 뛰어난 고온 저항 및 내마모성, 최대 -29℃ ~ +300℃의 온도 저항성, 고온, 고압 및 경미한 입자를 함유한 매체에 적합하며 석유 및 화학 산업과 같은 복잡한 산업 조건에 적합하며 안정적인 밀봉 및 긴 서비스 수명을 제공합니다.

3. 강화 폴리테트라플루오로에틸렌(RPTFE): PTFE를 기반으로 최적화 및 강화되었으며 내식성과 내마모성을 결합하여 다양한 기존 및 약간 복잡한 작동 조건에 적합하며 밀봉 신뢰성을 더욱 향상시킵니다.

서비스 및 지원

DIYE VALVE는 장착 패드가 포함된 3pc 플랜지 볼 밸브를 수출한 10년 이상의 경험을 활용하여 전문적인 애프터 서비스 팀을 설립했습니다. A/S 문의나 장애 보고가 접수되면 24시간 이내에 답변해 드리며, 고객 장비의 정상적인 작동을 보장하기 위한 신속한 문제 해결 및 솔루션 제공을 약속드립니다.

우리는 신속한 배송, 고객 교체 요구 사항 충족 및 가동 중지 시간 손실 최소화를 위해 정품 및 호환 가능한 예비 부품(실링 링, 볼트, 밸브 스템 등)의 대규모 재고를 유지합니다. 또한 설치 사양, 일일 유지 관리, 문제 해결 등을 포괄하는 무료 기술 지침을 제공하고 고객 요청 시 현장 기술 서비스도 제공할 수 있습니다.

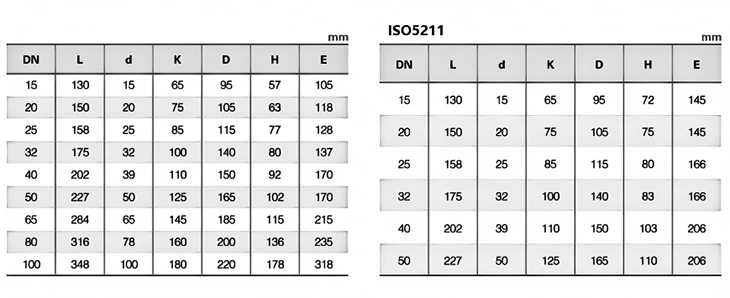

기술적인 매개변수

자주 묻는 질문

Q: 3피스 하이 플랫폼 플랜지 볼 밸브 검사 시 어떤 표준을 따르나요? 표준을 충족하기 위해 어떤 성과 지표가 보장됩니까?

A: 3피스 하이 플랫폼 플랜지 볼 밸브는 GB/T-13927 및 API 598 검사 표준을 엄격하게 준수합니다. 각 밸브는 공장에서 출고되기 전에 엄격한 압력 테스트(수압 및 공기압), 치수 정확도 테스트, 밀봉 성능 테스트 및 외관 검사를 거칩니다. 이러한 테스트를 통해 압력 지지력, 밀봉 성능, 치수 정확도 등 핵심 성능 지표가 표준을 충족하는지 확인하고, 자격을 갖추지 못한 제품은 공장 출고가 엄격히 금지됩니다.

Q: 3피스 하이 플랫폼 플랜지 볼 밸브의 씰 링이 손상된 경우 적합한 액세서리를 신속하게 구입할 수 있습니까?

답: 그렇습니다. 소스 제조업체로서 Diye는 원래 호환 가능한 씰 링과 다양한 액세서리(예: 볼트 및 밸브 스템)의 장기 재고를 유지합니다. 우리는 귀하의 액세서리 교체 요구 사항을 충족하기 위해 제품을 신속하게 배송하고, 장비 가동 중지 시간 손실을 줄이며, 원활하고 효율적인 교체를 보장하기 위해 교체에 대한 무료 기술 지침을 제공할 수 있습니다.

Q: 3피스 하이 플랫폼 플랜지 볼 밸브의 밸브 본체, 볼 코어 및 밸브 스템에 대한 선택적인 주요 재료는 무엇입니까? 재료를 선택하는 방법은 무엇입니까?

A: 핵심 옵션 주요 재료에는 304 스테인레스 스틸, 316L 스테인레스 스틸 및 탄소강의 세 가지 유형이 있습니다. 선택 기준은 다음과 같습니다. ① 304 스테인리스강: 기존의 물, 석유, 가스 및 약산성 비강 부식 작업 조건에 적합하며 뛰어난 비용 성능으로 일반 산업 및 토목 파이프라인에 적합합니다. ② 316L 스테인레스 스틸 : 내식성과 내 산화성이 더 강한 몰리브덴 원소가 첨가되어 강산성, 해수 및 화학 용제와 같은 복잡한 작업 조건에 적합하며 석유 및 의약품과 같은 고급 시나리오에 적합합니다. ③ 탄소강 : 높은 구조적 강도와 탁월한 내압 성능으로 고압, 비부식성 작업 조건 및 고하중 시나리오에 적합합니다. 모든 재료는 Diye의 원래 공장에서 생산되며 필요에 따라 맞춤 설정할 수 있습니다.
