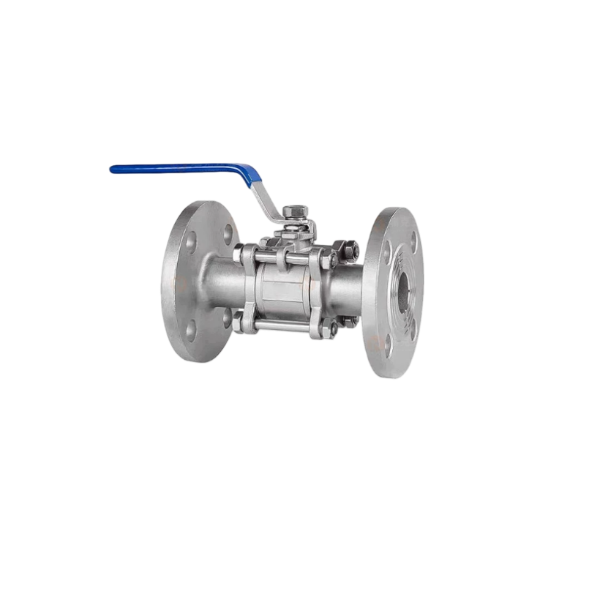

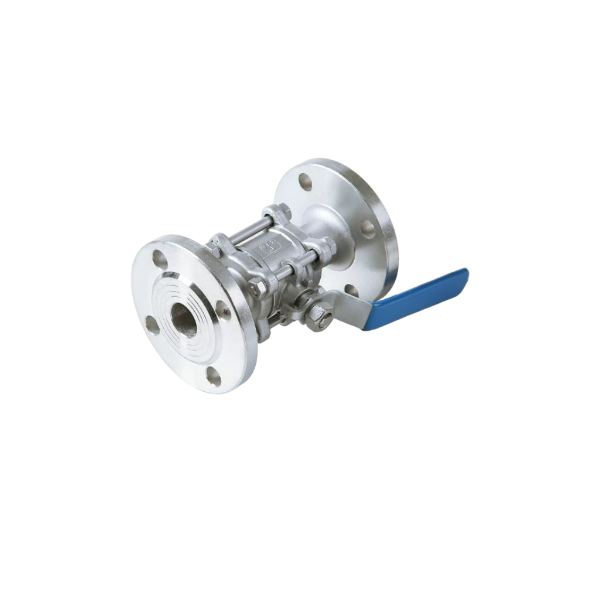

스테인레스 스틸 3pc 플랜지 볼 밸브

제품소개

3피스 스테인리스강 플랜지 볼 밸브는 CNC 가공이 적용된 단조 SS304/SS316L 본체를 특징으로 합니다. 플랜지 끝부분을 사용하면 산업용 파이프라인과 쉽게 조립할 수 있습니다. 파열 방지 스템과 PTFE 시트 씰링이 장착된 이 풀 포트 밸브는 중간 압력 손실을 최소화합니다. ISO5211 표준 장착 패드를 채택하여 수동 레버 작동이 가능하거나 원격 자동 제어를 위한 공압 및 전기 액추에이터가 장착되어 있습니다. 화학, 수처리, 석유 및 가스, 식품 가공 배관 시스템의 유체 차단용으로 널리 수출됩니다.

작동 원리

3피스 플랜지 볼 밸브는 스템 축을 중심으로 볼의 90° 회전을 통해 유체 흐름을 제어합니다. 볼에는 관통 구멍이 가공됩니다. 보어가 파이프라인 방향과 정렬되면 유체가 자유롭게 통과합니다. 90도 회전한 후 볼의 단단한 면이 시트를 눌러 흐름을 차단합니다. 분할된 3피스 본체는 볼과 밀봉 부품을 둘러쌉니다. 스템이 볼 회전을 구동합니다. 볼과 시트 사이의 긴밀한 접촉으로 인해 파이프라인 매체를 열거나 차단할 수 있는 기포 밀봉이 생성됩니다.

장점

1.분할된 3피스 구조로 인해 파이프라인에서 전체 밸브를 제거하지 않고도 인라인 검사 및 씰 교체가 가능하므로 유지 관리 비용이 크게 절감됩니다.

2.플랜지 연결은 높은 압력 등급과 안정적인 파이프 조인트를 제공합니다. 파이프라인을 분해하는 동안 밸브는 고정된 상태로 유지됩니다.

3.단조 스테인레스 스틸 본체는 부식성 매체에 대해 뛰어난 내식성과 연장된 서비스 수명을 제공합니다.

4.전체 포트 디자인은 흐름 저항을 줄이고 침전물 축적을 방지합니다.

5.낮은 작동 토크로 안정적인 밀봉 성능; 원격 제어용 자동 액추에이터와 호환됩니다.

6.모듈식 구조는 예비 부품의 우수한 호환성을 보장하여 해외 수출 프로젝트의 인증 요구 사항을 충족합니다.

기술적인 매개변수

자주 묻는 질문

Q1: 이 3피스 플랜지 볼 밸브에는 어떤 재료 옵션을 사용할 수 있습니까?

A: 표준 본체 재질은 SS304 및 SS316L 스테인리스강입니다. 볼과 스템도 스테인레스 스틸입니다. 시트 재질은 표준으로 PTFE입니다. PFA는 혹독한 부식성 작업 조건에서 선택 사항입니다.

Q2: 밸브는 어떤 압력과 온도 범위에서 작동할 수 있습니까?

A: 작동 압력: PN16 / PN25 / Class150 / Class300 선택 사항. PTFE 시트는 -20℃에서 최대 180℃까지 작동 온도를 허용합니다. 실제 범위는 매체 및 씰 선택에 따라 다릅니다.

Q3: 밸브에 공압식 또는 전기식 액추에이터를 장착할 수 있습니까?

답: 그렇습니다. ISO5211 표준 장착 플랫폼으로 제작되었습니다. 수동 핸들을 공압식 액츄에이터(단동/복동) 또는 원격 자동 제어를 위한 전동 액츄에이터로 교체할 수 있습니다.
